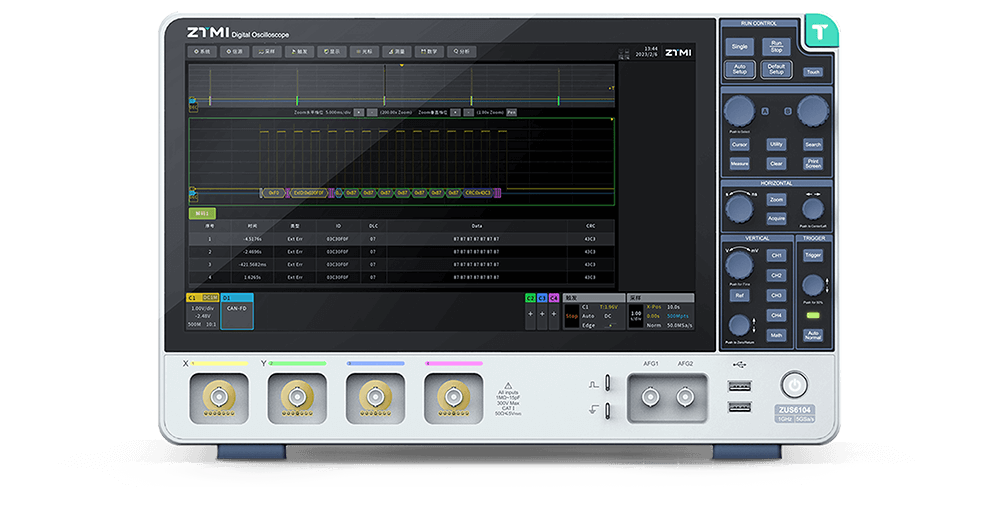

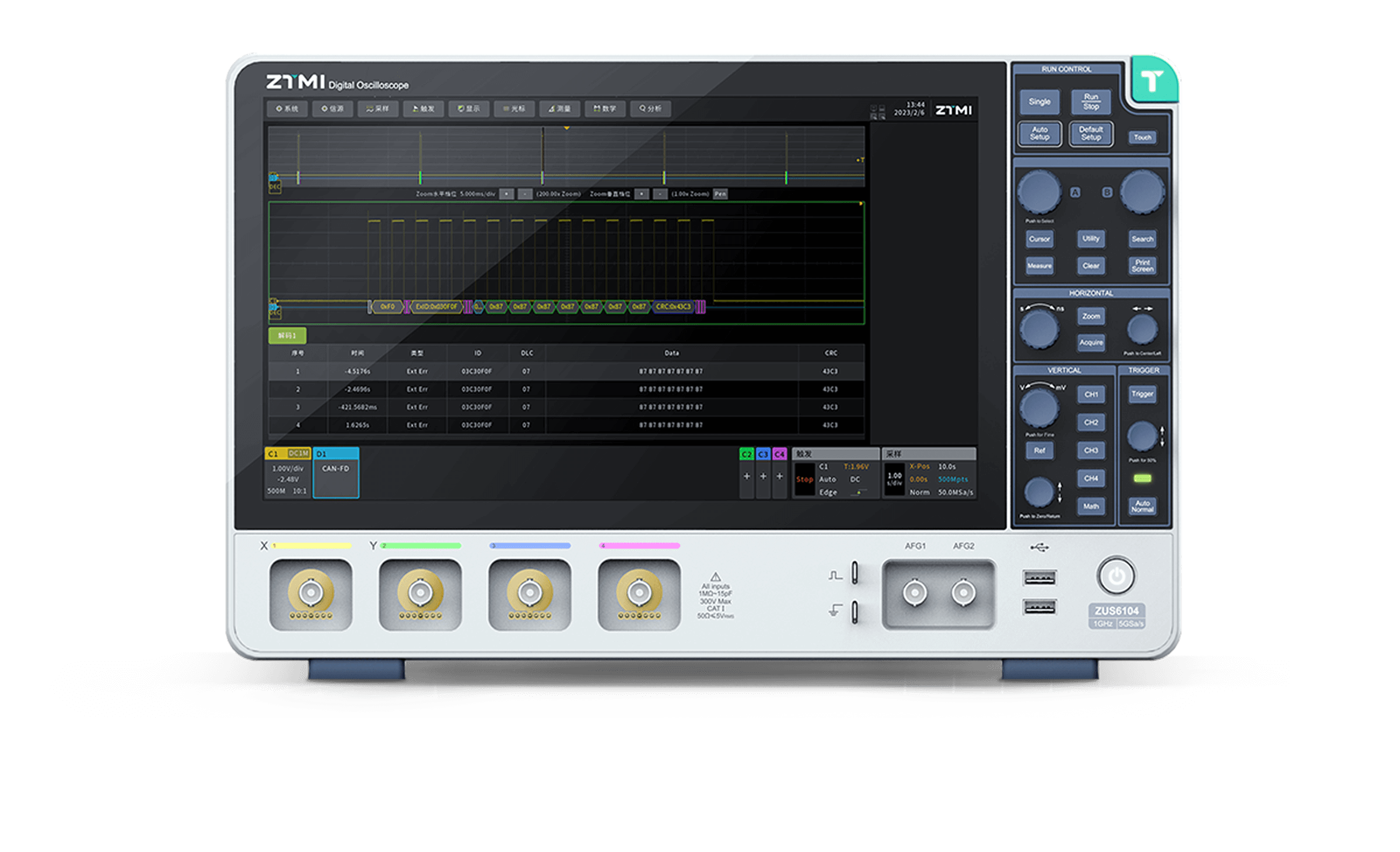

技術參數和產品對比ZUS6000高精度智能應用型示波器
讓用戶實現更高精度、更強專業、更加智能的測試與分析
12bit高速ADC，看清波形微小細節
示波器的ADC 位數越高，波形的垂直分辨率就可以越細，就可以看到更多的波形細節。ZUS6000 采用12bit 高速ADC，垂直分辨點數達到4096點，測量精度達到0.8%，可以精準地觀察到更微小的波形變化。

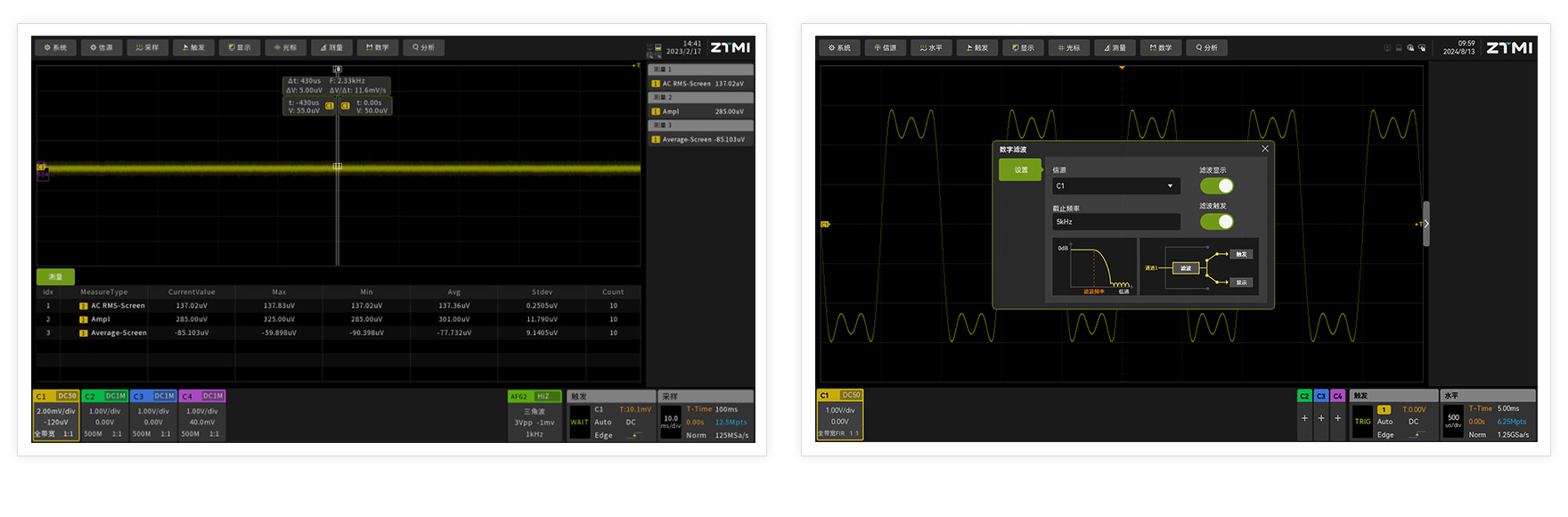

更低的本底噪聲與無級FIR濾波，給你想要的真實波形
提升示波器ADC采樣位數的同時，需要降低示波器本底噪聲對實測信號的影響。ZUS6000 示波器不僅擁有良好的本底噪聲（50Ω阻抗實測為137μVrms），還提供無級FIR 濾波器，可在10Hz-500MHz 之間設置任意濾波頻點，濾除無效信號。
可獨立配置的參數測量統計
在之前的示波器產品中，所有的測量參數使用的是同一閾值設置，如果要測試兩個不同高度的上升時間，就需要將示波器暫停，通過修改配置做兩次測量。ZUS6000可針對測量參數做獨立的閾值設置，實現針對同一信號、在同一時刻，顯示不同的測量結果。
多公式波形運算，提升計算效率
ZUS6000支持同時增加多達4個不同公式的波形運算，不同運算結果可以顯示在不同的波形窗口，讓工程師看到更多的視角和細節。運算通道可以選擇顯示與隱藏，同時不影響運算的正常進行，操作靈活，滿足更多場合需求。
創新X-Key鍵實現自定義功能與測試流程
不同工程師使用示波器有不同的習慣操作，為了滿足不同工程師的習慣需求，ZUS6000創新性的推出了自定義按鍵X-Key，工程師可以通過X-Key定制示波器操作、參數測量、波形保存、腳本分析等各種動作和功能，給您更多的自由選擇。
電源分析插件全面評估產品性能
ZUS6000提供的電源分析功能涵蓋了輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試，可以全方位評測電源產品的可靠性。

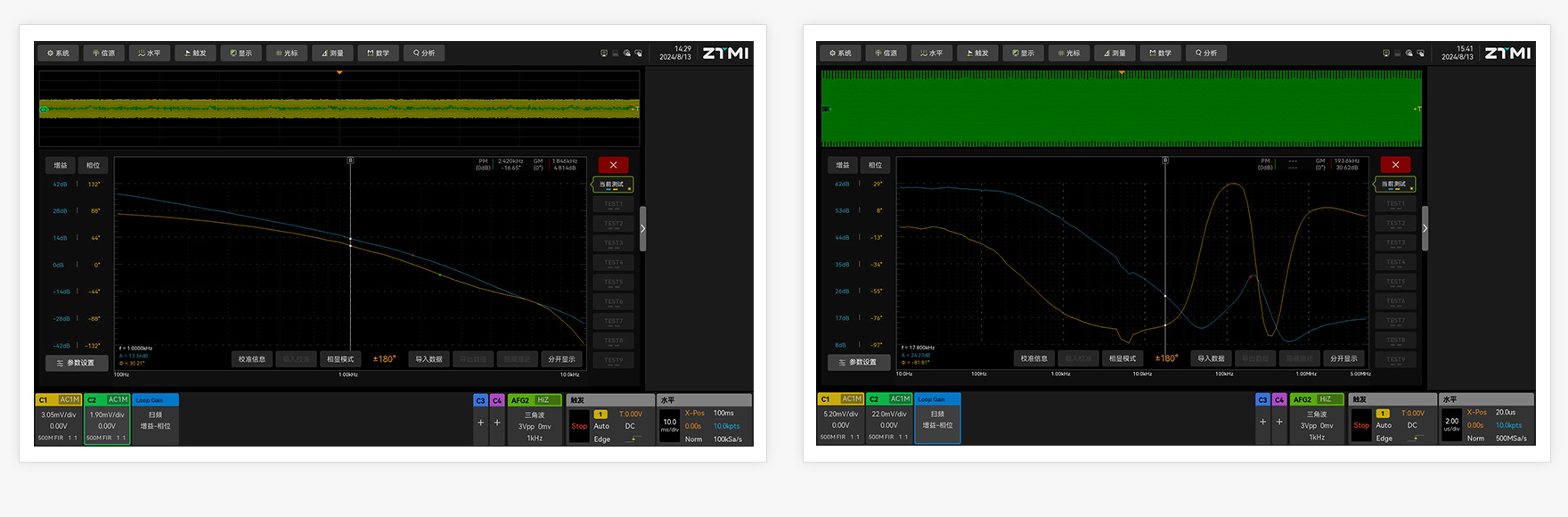

環路分析與PSRR測試，深入評估電源性能
穩定的反饋環路對開關電源來說是非常重要的，伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線，進而可以判斷控制系統是否穩定。電源紋波抑制比（PSRR）也是電源重要的性能參數，評估電源電壓發生變化時，對輸出的電壓影響大小，ZUS6000提供的環路分析功能，配合信號注入器可以實現PSRR的快速測試。
標配40余種協議類型，創新雙線解碼
ZUS6000不僅延續了致遠儀器免費協議解碼的傳統，提供了40余種串行通信協議解碼，還創新性的支持了雙解碼功能，可以實現同一時刻，不同協議同時解析，這一實用功能將大大提升了工程師做協議分析的效率。
時序分析完成總線一致性測試
手機、智能穿戴、家電、多媒體影音、汽車電子配件等智能設備，對于內部總線通信時序一致性有嚴格要求。ZUS6000創新的時序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信號的脈寬、幅值、邊沿、建立時間、保持時間等參數，并導出測試一致性報告。

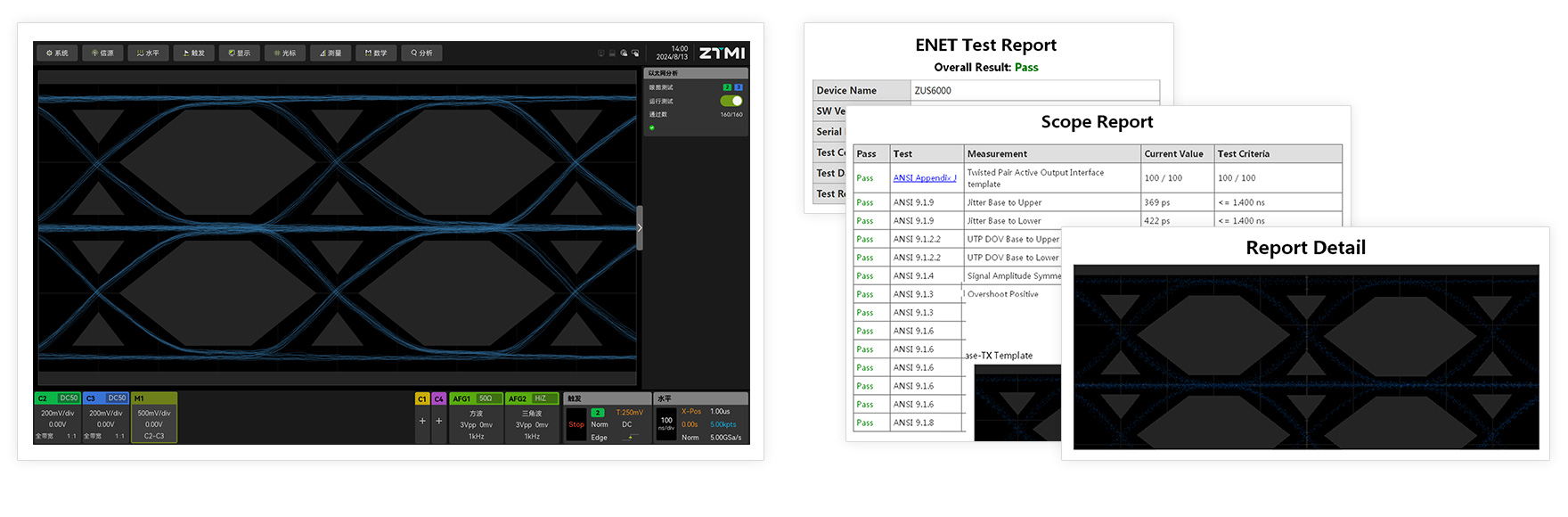

以太網總線分析
ZUS6000支持百兆以太網分析軟件，能夠自動測試以太網100Base-TX標準的信號特性，并在短時間內完成信號眼圖，傳輸特性分析，并與標準協議參數做對比，給出信號測試結果（ Pass/Fail ），并支持完整測試報告的導出。

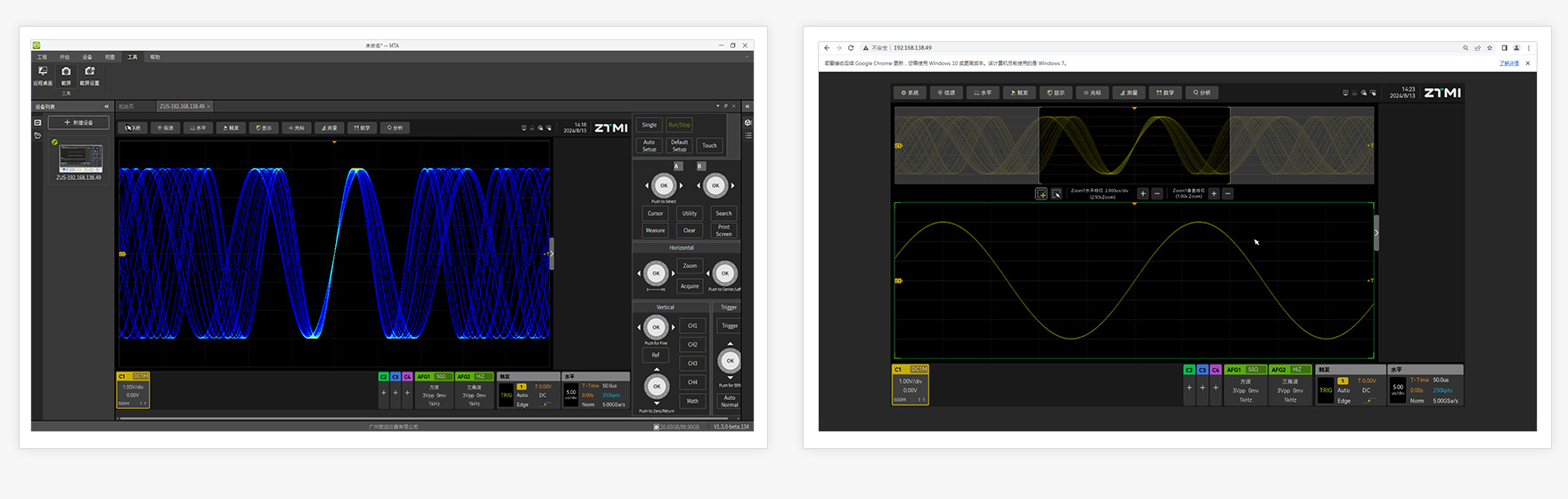

全新遠程控制方式，提升產品使用便捷性
為了更方便工程師對示波器的的操作以及對波形數據的處理，ZUS6000同步提供全新一代MTA上位機軟件和全新的web遠程服務器功能，幫助工程師進行遠程控制示波器，讀取示波器波形，甚至實現腳本文件編程下發，實現示波器快速二次開發的應用。
