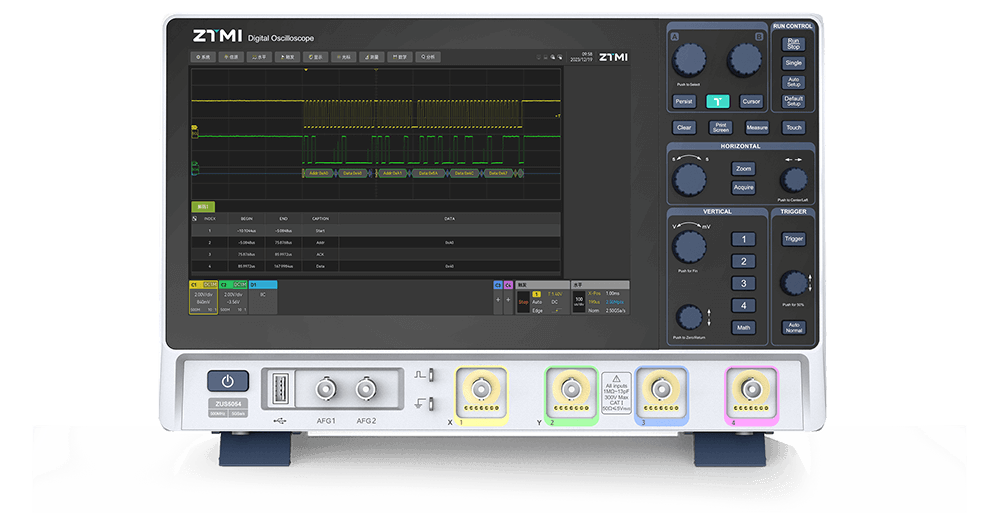

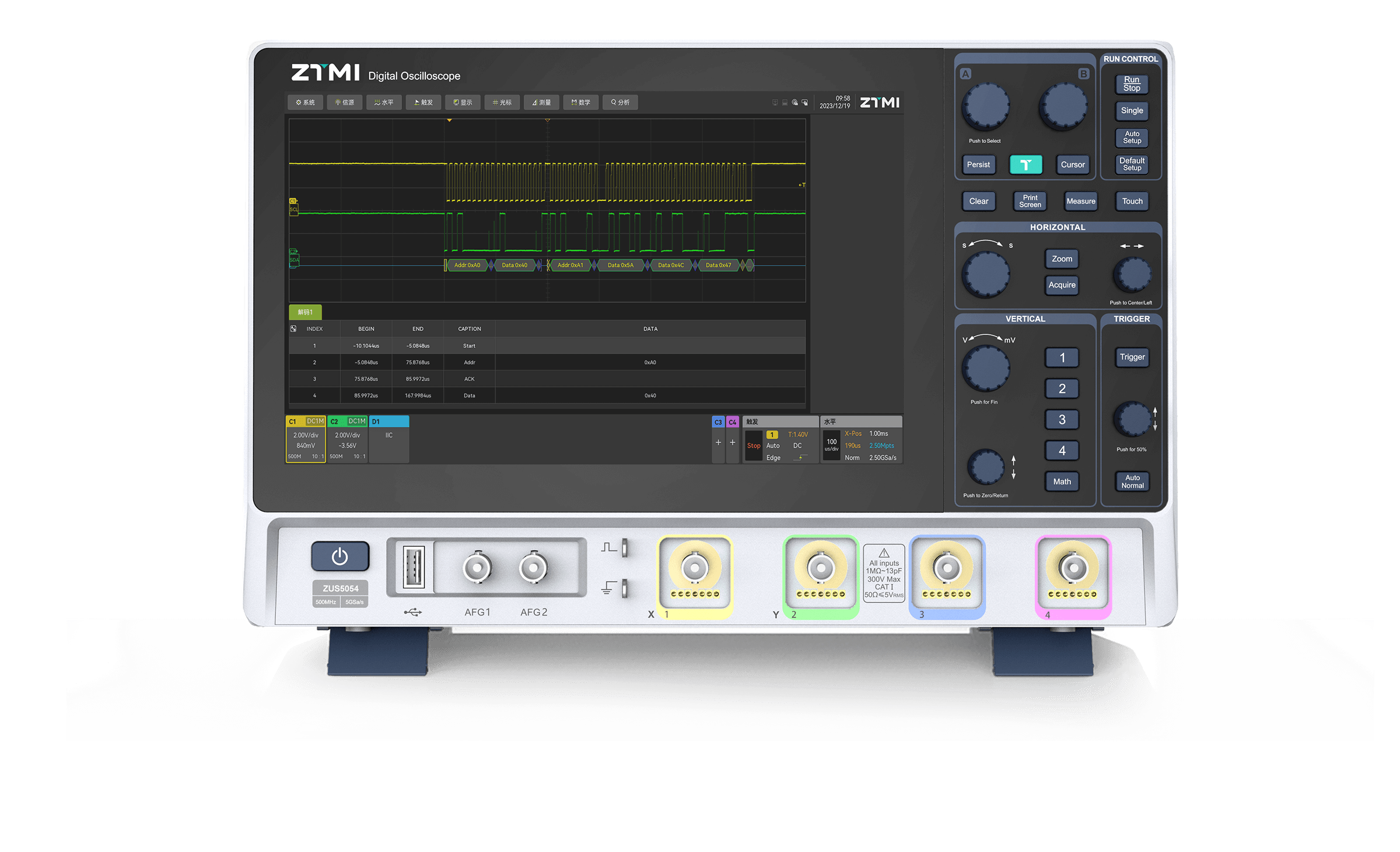

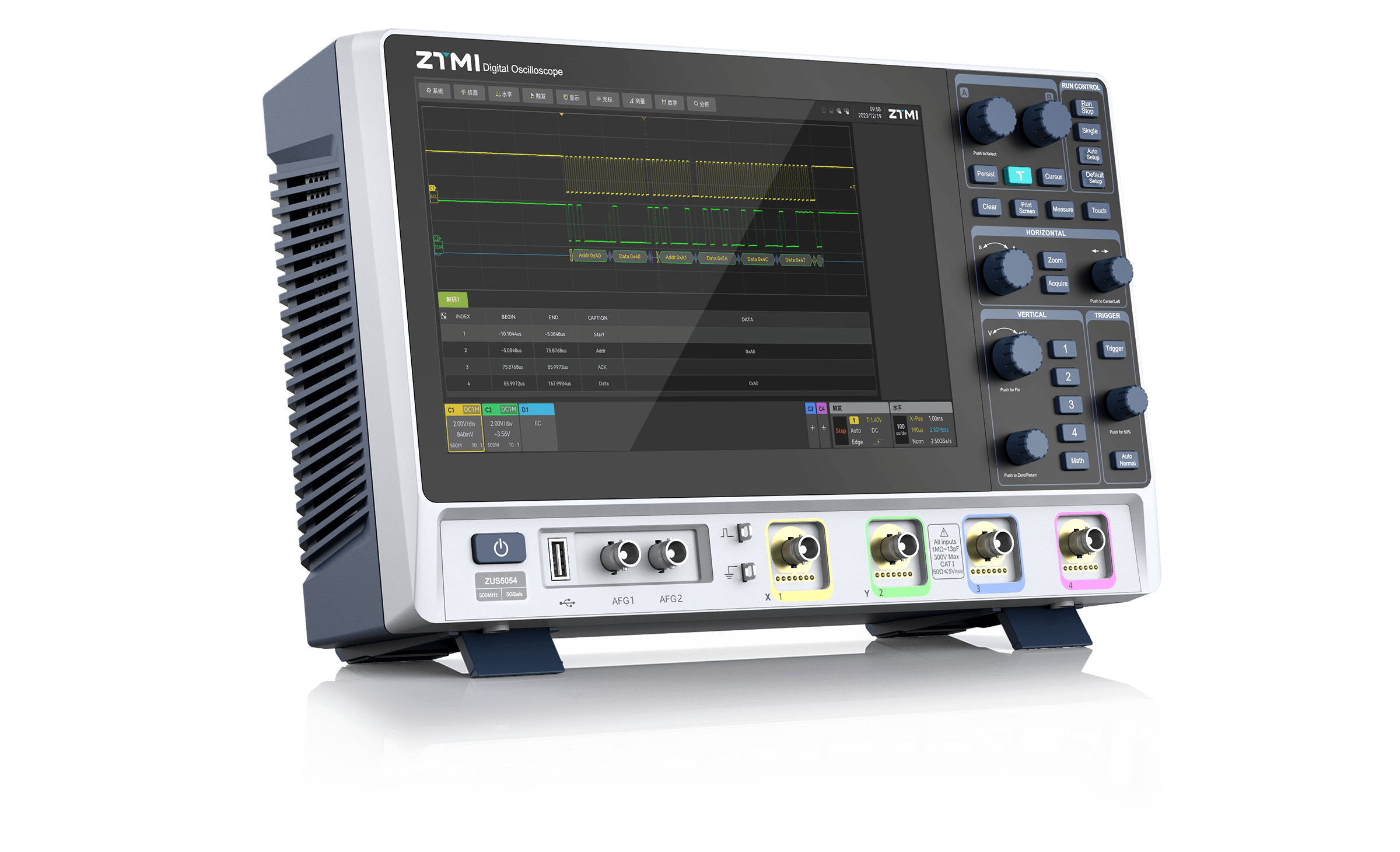

技術參數和產品對比ZUS5000高精度應用分析型示波器
12bit ADC | 5GSa/s高速采樣率 | 500MHz模擬帶寬
12bit高速ADC，讓波形看的更真實
ZUS5000示波器采用12bit高速ADC，垂直分辨點數達到4096點，是普通8bit示波器的16倍。ADC位數越高，示波器垂直分辨率越細，ZUS5000更精細的垂直分辨率，可以讓我們看到更真實的波形細節。
高動態范圍能力，讓細節看的更清晰
示波器的過飽和恢復時間即示波器的動態范圍能力，直接影響大信號中觀察小信號的準確性和清晰度。ZUS5000示波器具有很快的過飽和恢復時間，結合12bit的高分辨率，可以更好的看清波形中的細節信號。
輸入一致性，減少探頭補償?shù)臒?
示波器探頭接入示波器通道需要進行電容匹配，傳統示波器通道電容一致性差，探頭連接不同通道（甚至不同垂直檔位）都需要匹配電容。ZUS5000 采用全新電路結構，保證通道間電容一致性，用戶匹配一次探頭即可全通道、全檔位使用。

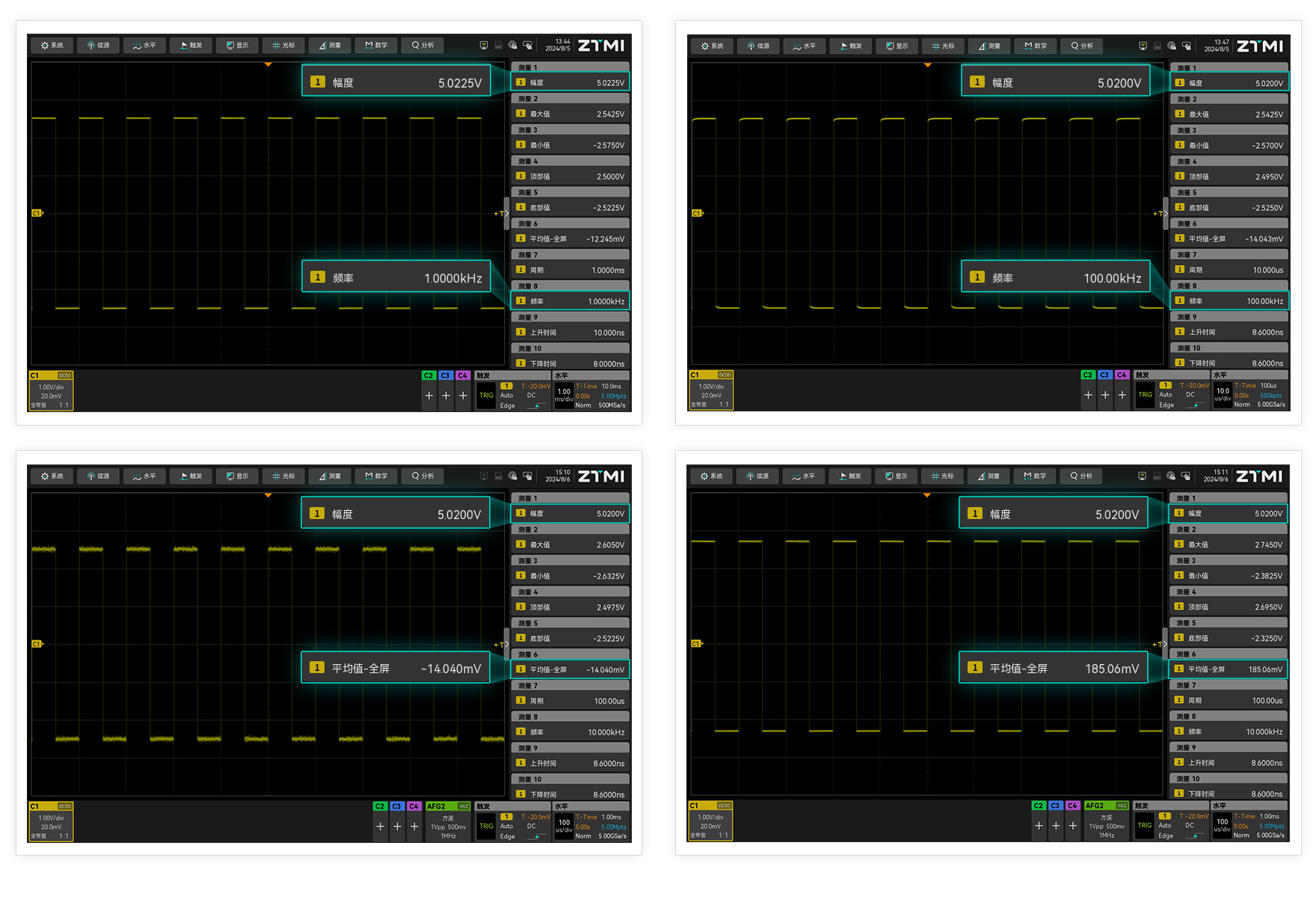

更準確的低頻特性，保障精準的測量
示波器的頻帶衰減曲線在低頻段越平坦,則其測量精度越高。ZUS5000 示波器擁有更平坦的低頻曲線,擁有專利的抗噪算法從而保障在不同頻點、大噪聲、直流偏置等各個工況下測試數據的一致性。

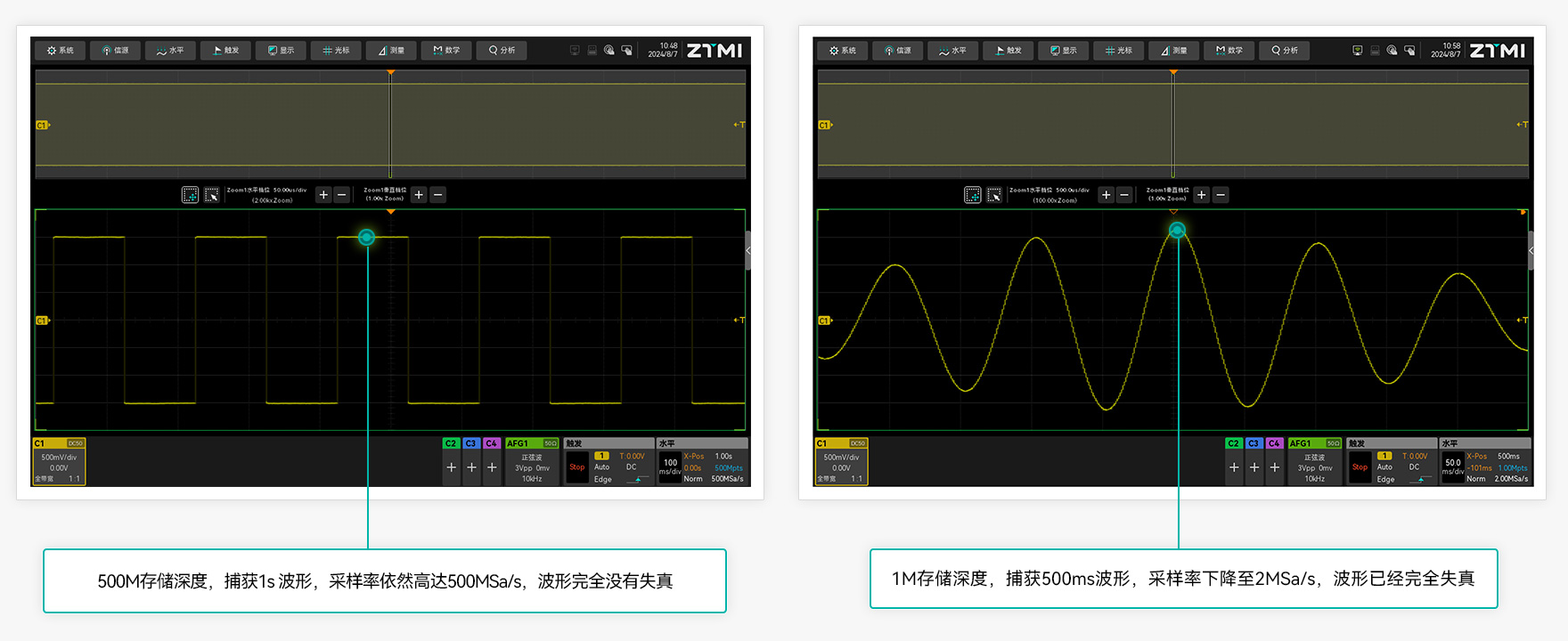

500Mpts存儲深度，捕獲長時間波形不失真
存儲深度=采樣率×采樣時間
如果存儲深度不足，高采樣率的情況下只能捕獲一小段波形，ZUS5000系列示波器提供最大500M存儲深度，在捕獲100ms波形的情況下，依然可以保持5GSa/s的高采樣率。

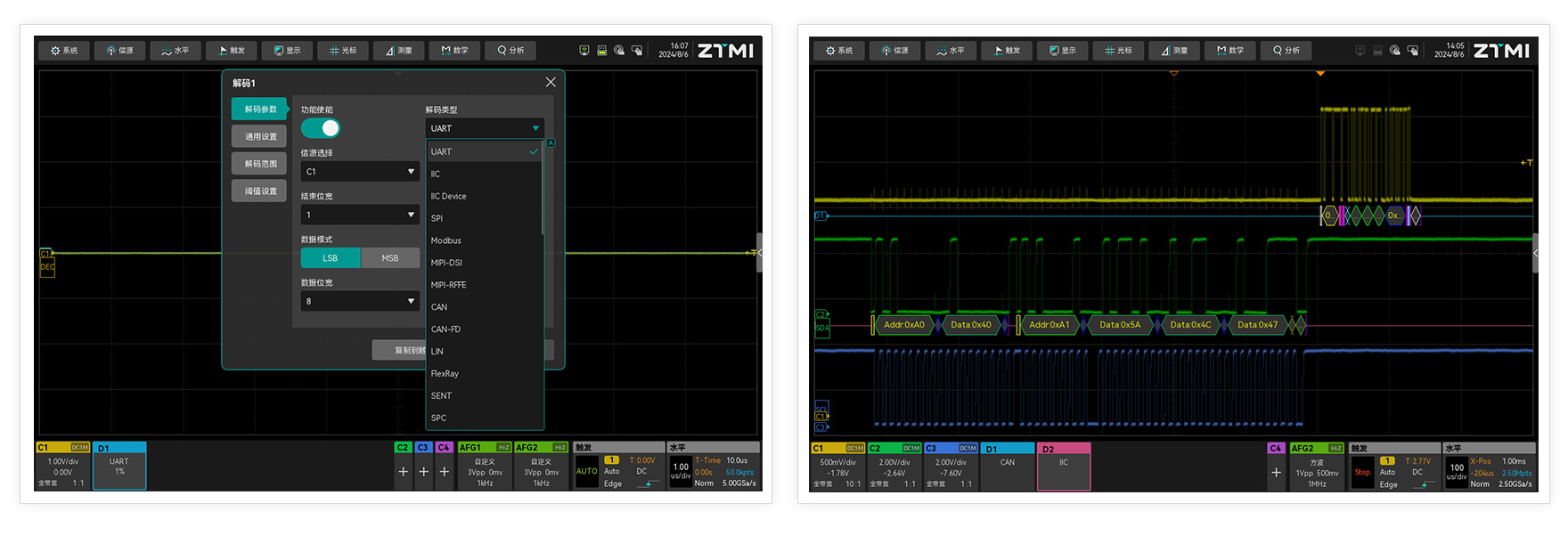

多達40余種協議類型，創新雙線解碼
ZUS5000示波器提供了最多超40種串行通信協議解碼，并支持雙線解碼功能，可以實現同一時刻，不同協議的同時解析，這一實用功能將大大提升了工程師面向協議分析的效率。
創新時序分析，提升測試效率
各種通信協議有嚴格的一致性測試要求，傳統手動測試效率，誤差大。ZUS5000系列可提供創新的時序分析功能，可分析CAN、IIC、IIS、SPI、Reset、Switch信號的脈寬、幅值、邊沿、建立時間、保持時間等參數，導出一致性測試報告。

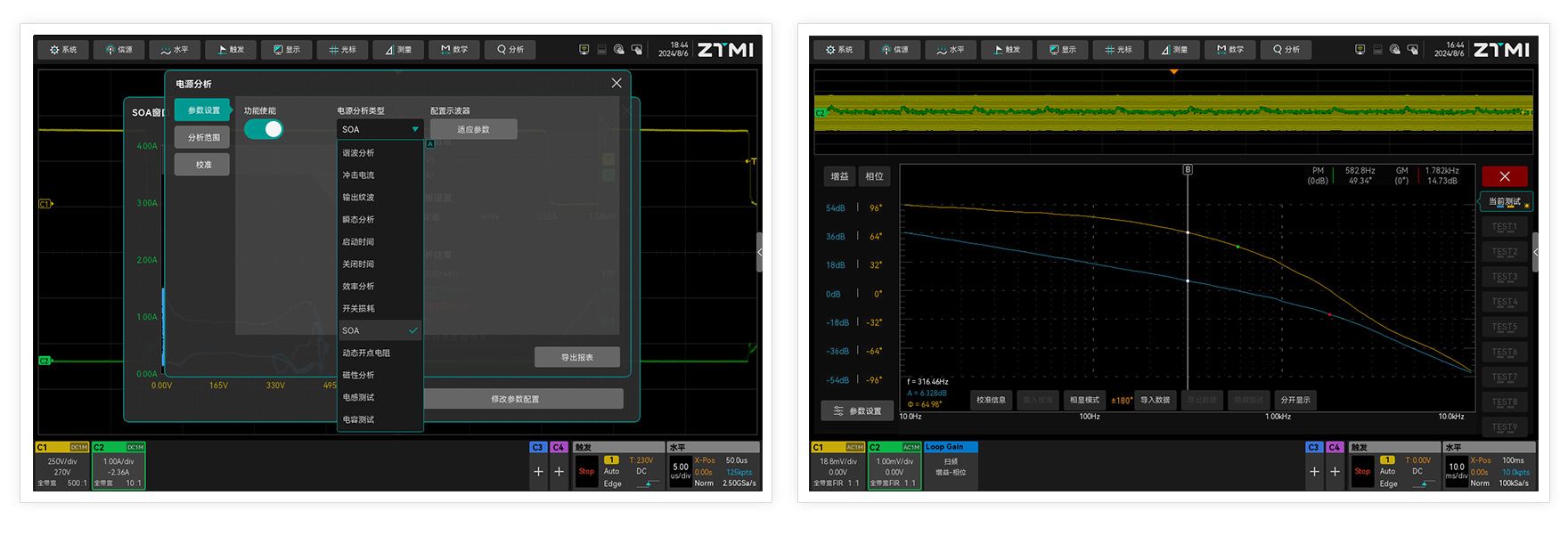

電源分析插件，覆蓋電源測試需求
ZUS5000示波器提供的電源分析功能插件涵蓋了電源產品的輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試，以及環路分析，PSRR測試分析，全方位評測電源產品的可靠性。

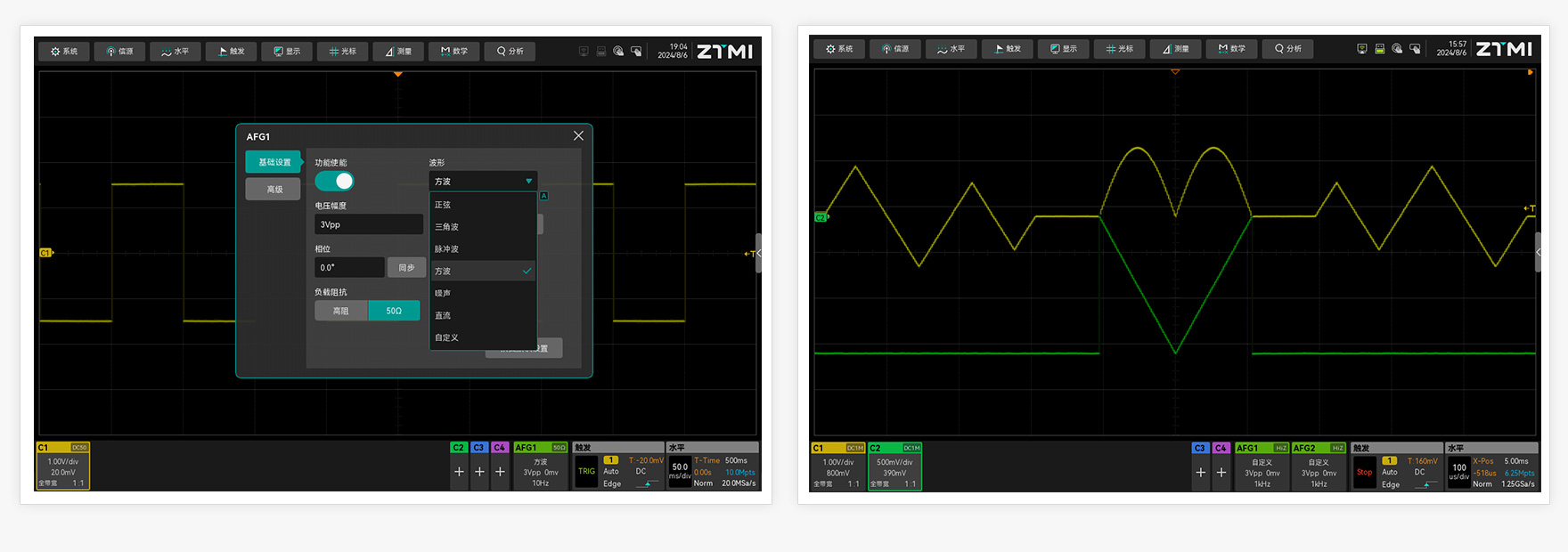

雙通道信號發生器，多種信號靈活輸出
ZUS5000示波器內置雙通道函數信號發生器，支持正弦波、三角波、方波、脈沖波等標準函數信號輸出，可調節信號初始相位、功能類型（掃頻、調制、猝發）、占空比，頻率最高可達30MHz。

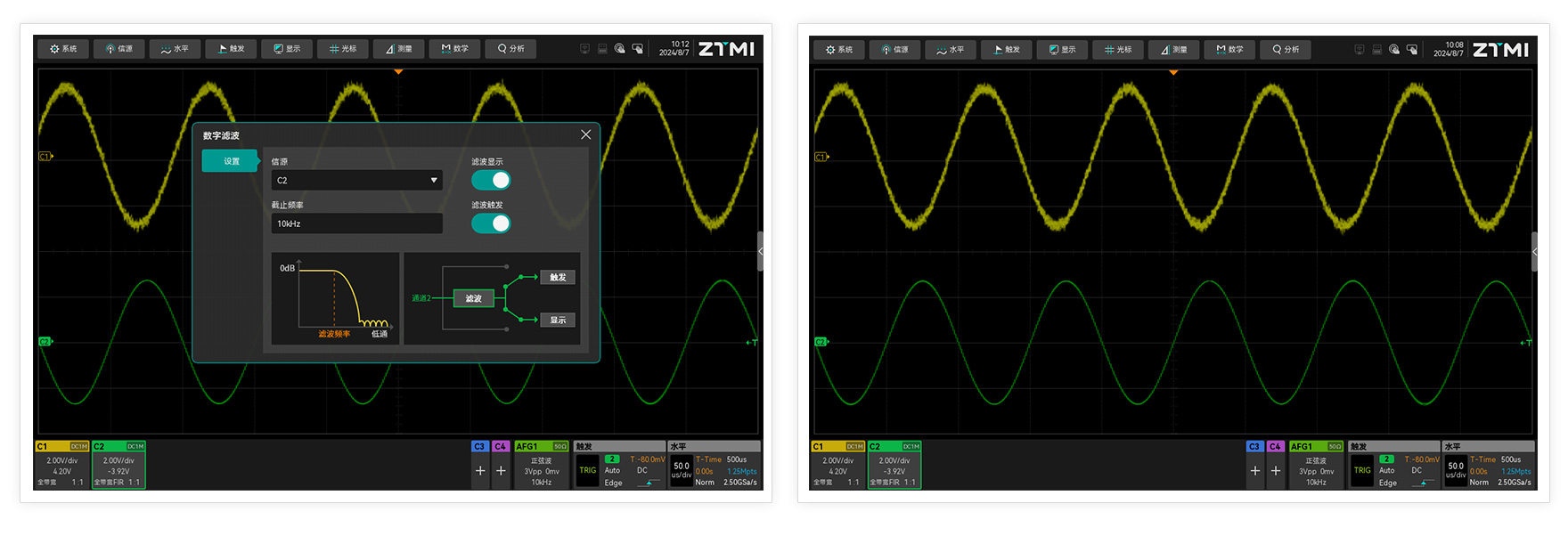

FIR硬件濾波器，更專業的減少高頻噪聲影響
ZUS5000示波器內置FIR硬件實時濾波器，可在10Hz-500MHz范圍內任意調節示波器帶寬，精準過濾特定頻點的噪聲與干擾信號，用更專業的手段讓工程師看到更真實的波形信號。

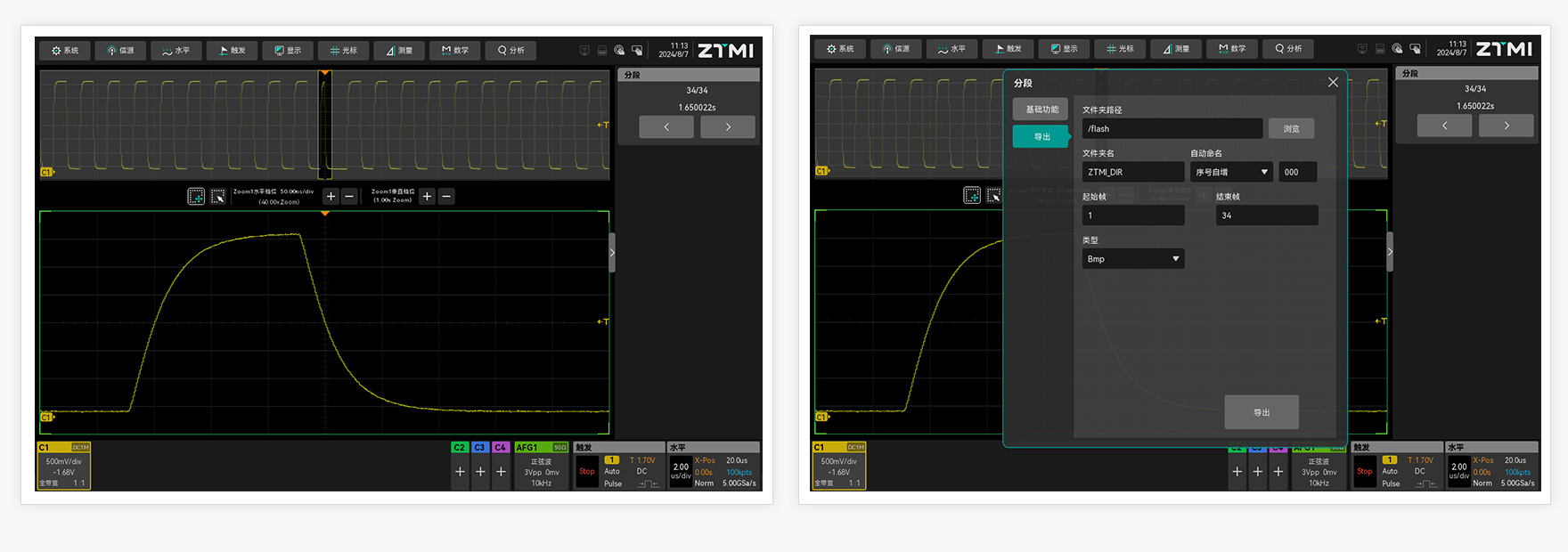

分段存儲記錄歷史波形，讓示波器實現長時間波形監測
ZUS5000示波器提供的分段存儲功能，結合示波器合適的觸發條件后，可實現特定波形的長時間在線監測，實現示波器本地進行歷史波形查看分析，并可通過數據導出方式導出歷史數據。

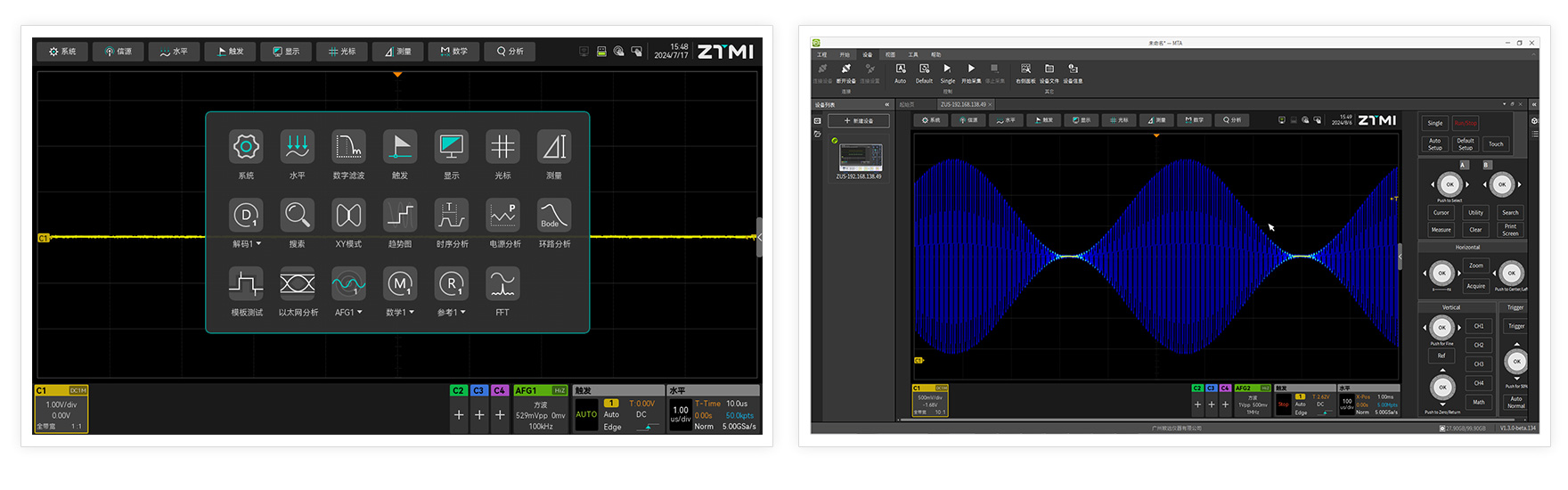

全新UI界面，傳承家族式操作習慣
全新ZTMI公司UI界面，搭配10.1英寸全貼合高清觸摸屏，傳承家族式操作習慣，操作更加便捷，讓使用人更容易上手。同時提供全新一代MTA上位機軟件和全新的web遠程服務器功能，實現遠程控制與二次開發的應用。
