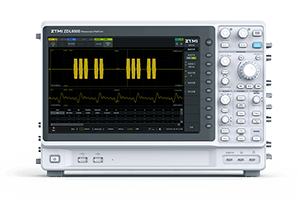

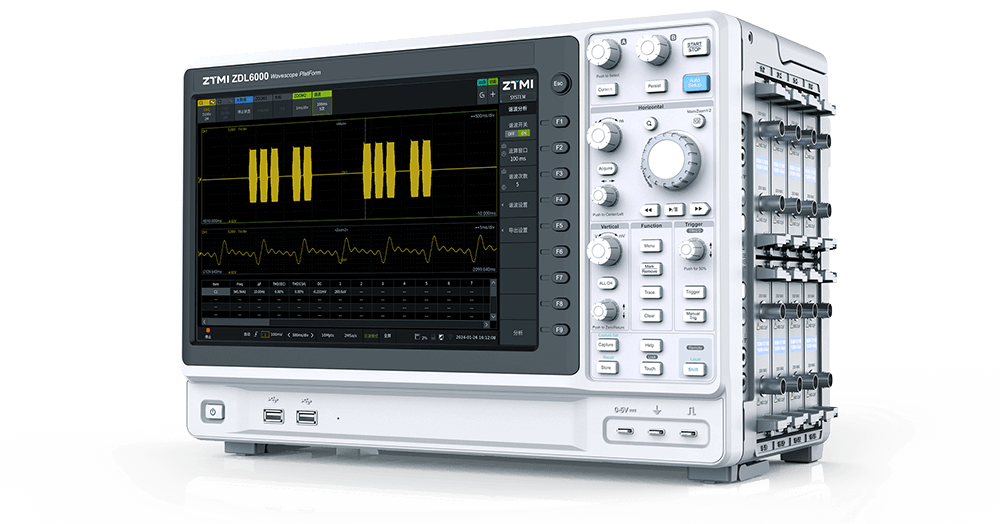

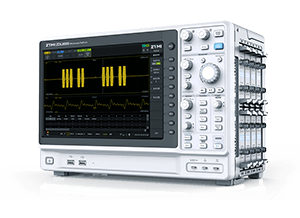

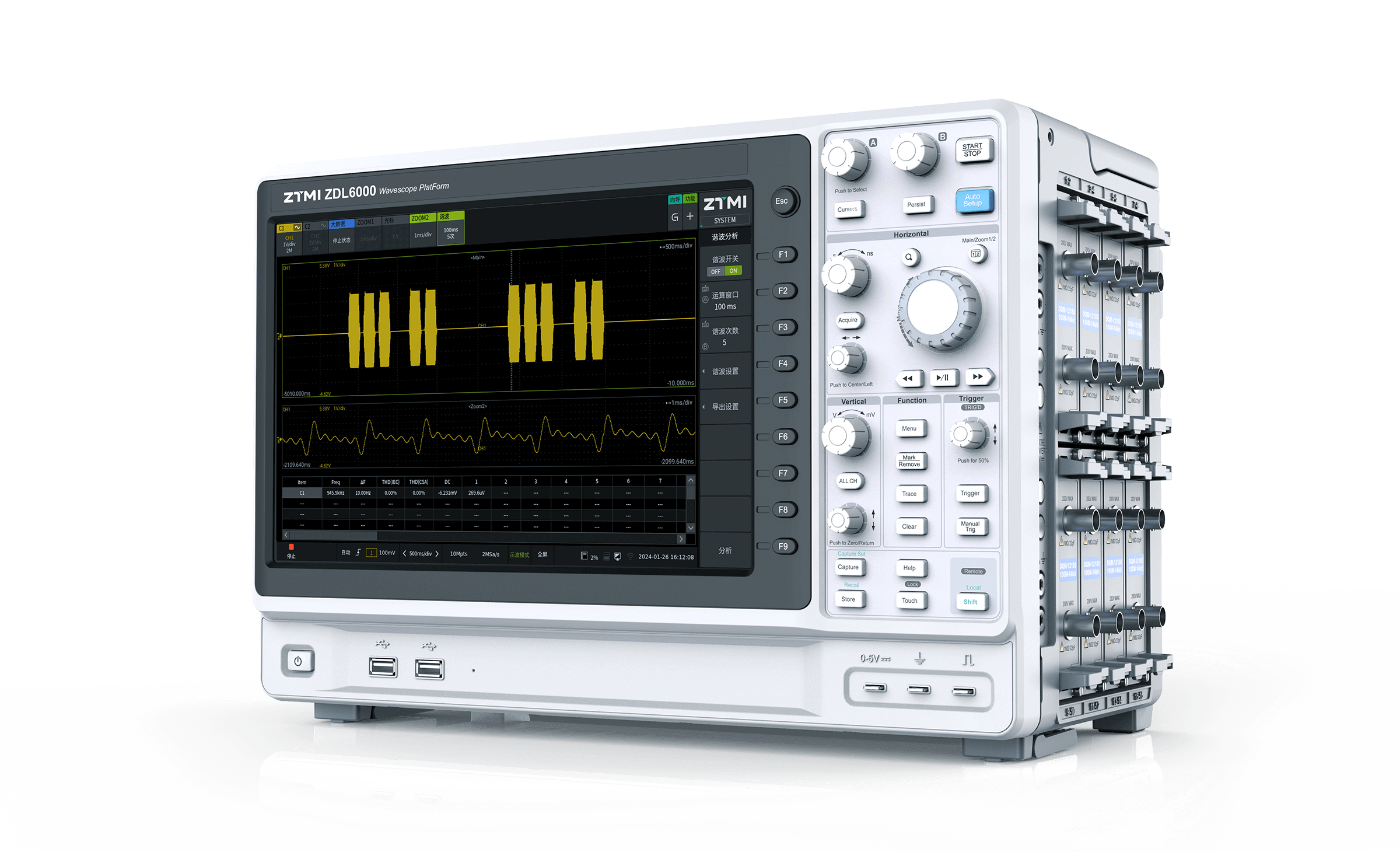

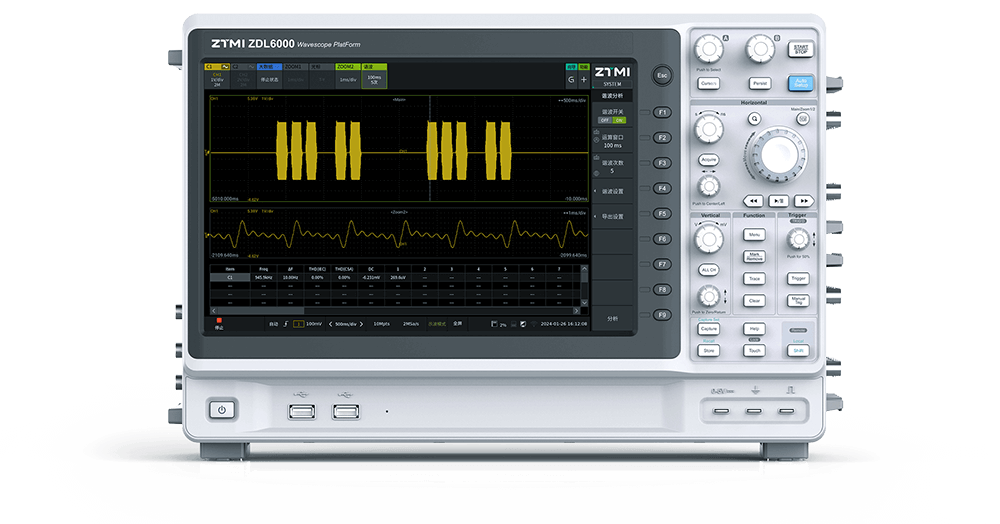

技術參數和產品對比ZDL6000示波記錄儀
旗艦版 超出預期
旗艦版 超出預期

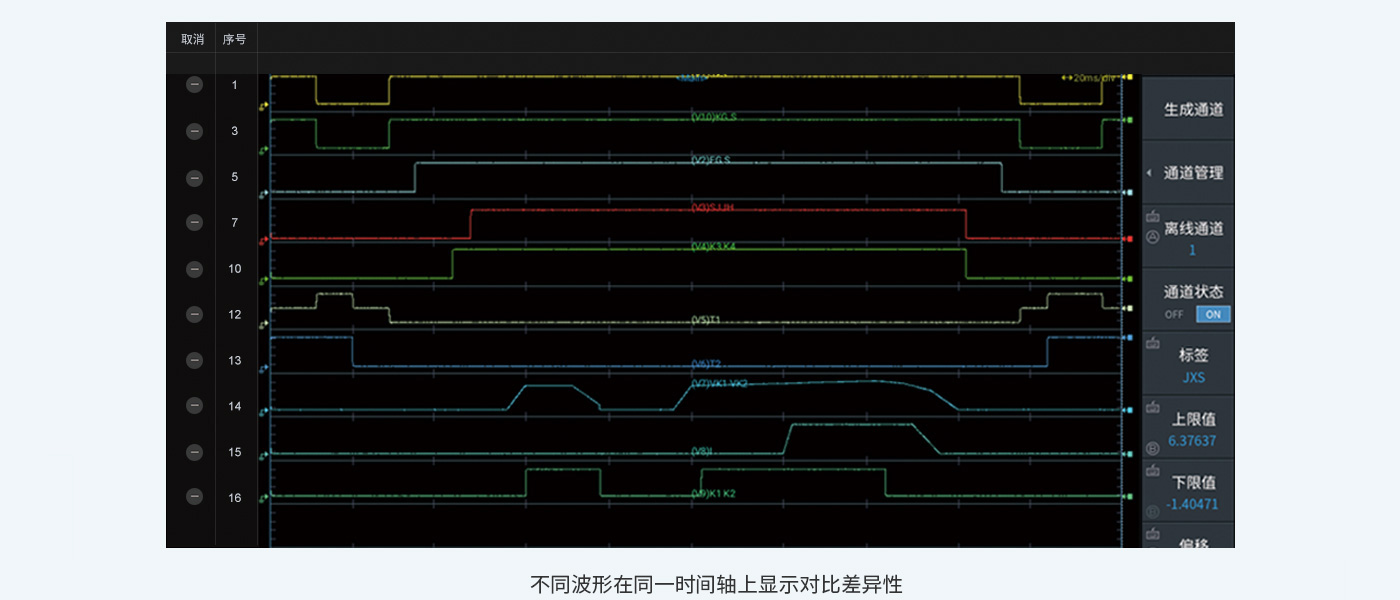

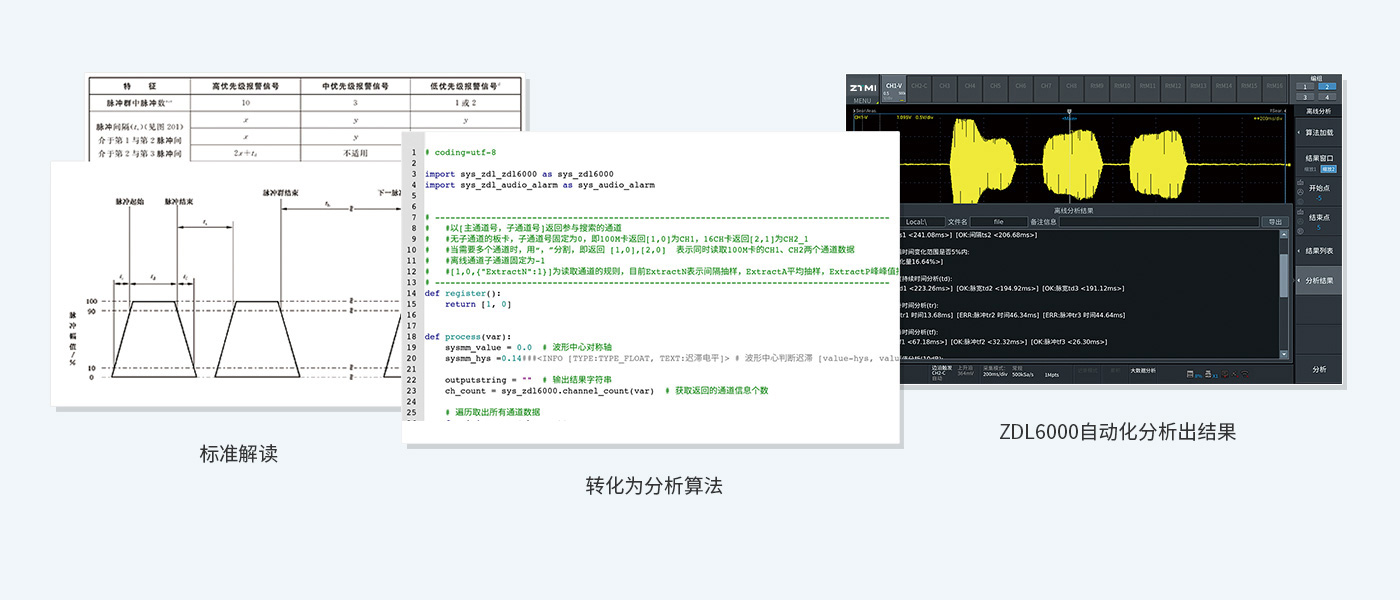

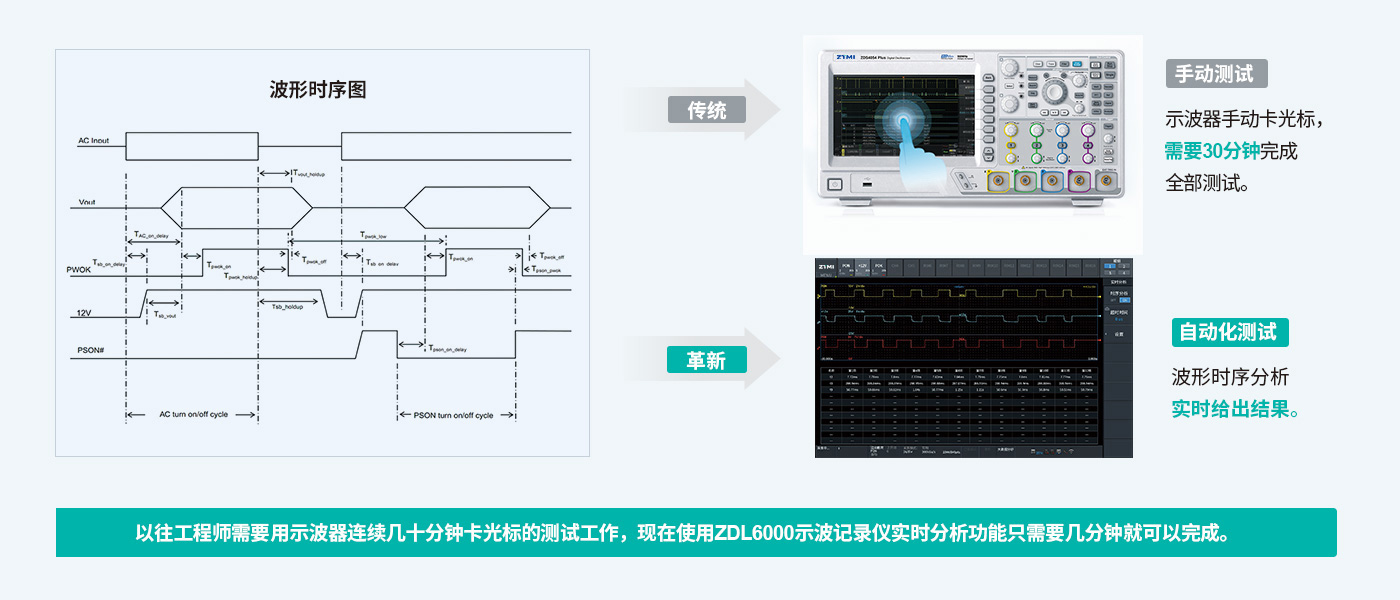

大數據分析功能

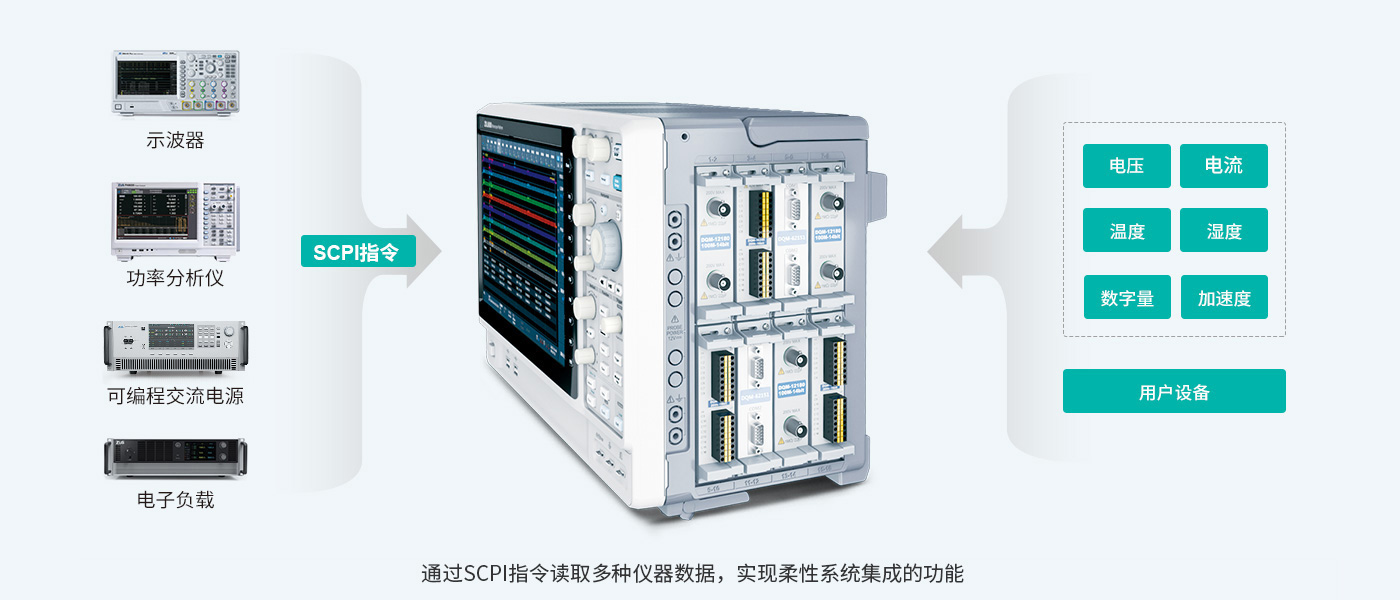

大數據分析是ZDL6000獨有的分析功能，它包含了實時事件、實時分析、大數據分析、波形對比、柔性ATE系統集成等5種分析方法，可以大大節省工程師處理數據的時間，是致遠電子20年軟件設計經驗的結晶。

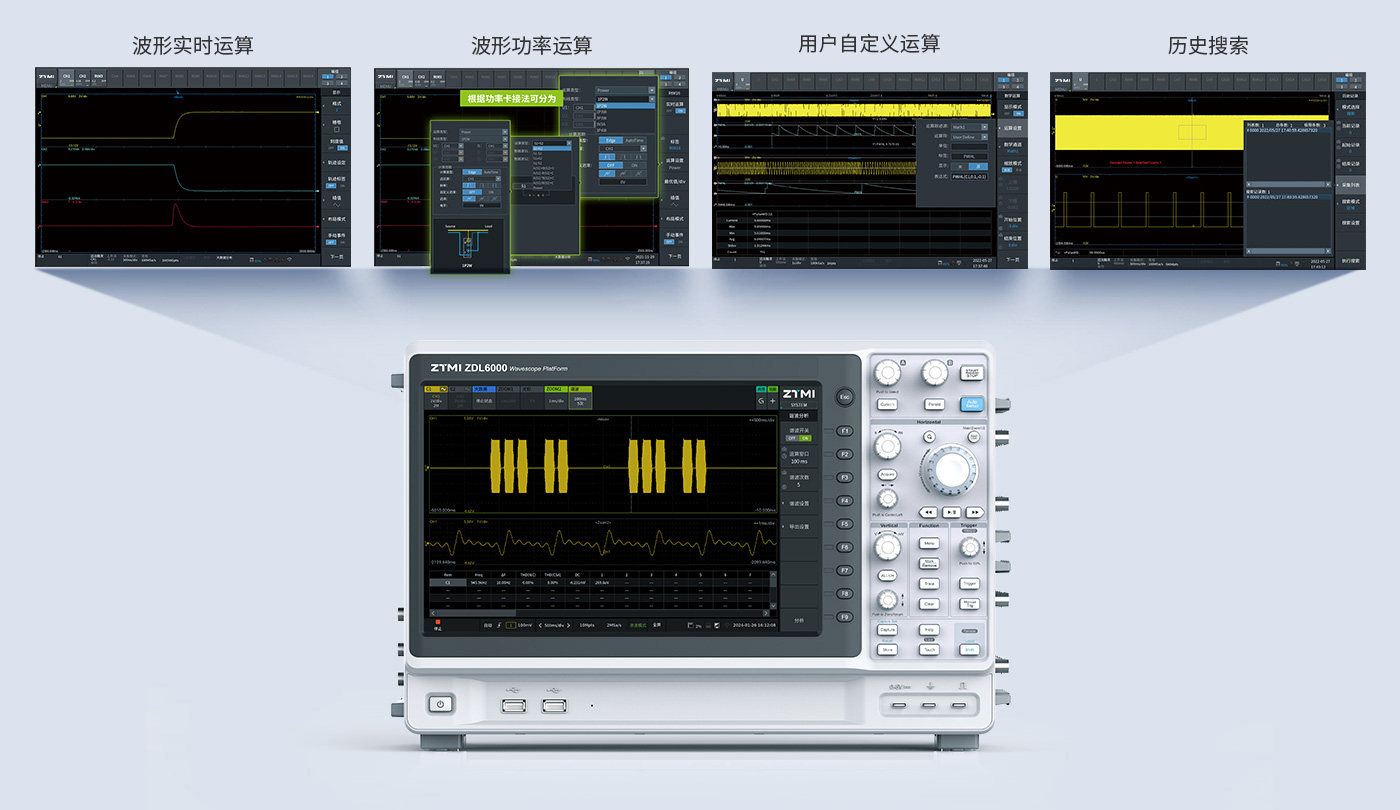

高級分析功能
高級分析功能是工程師最常用的分析手段之一，它包含了波形實時運算、波形功率運算、用戶自定義運算、歷史搜索等高級分析方法，在電力電子、電源、汽車電子等領域非常適用。

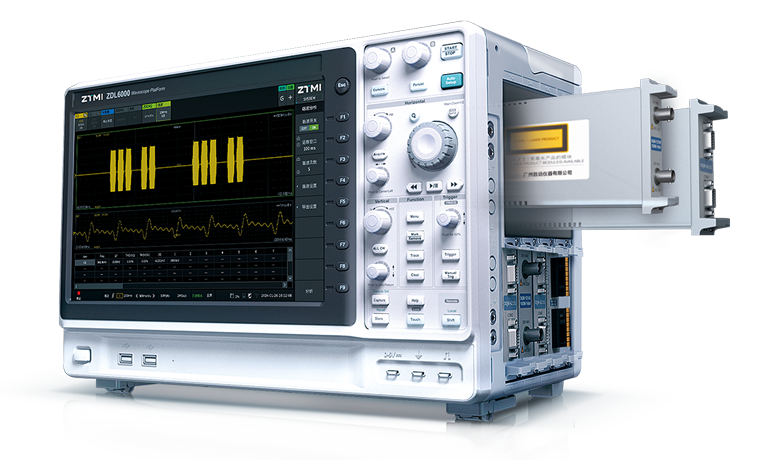

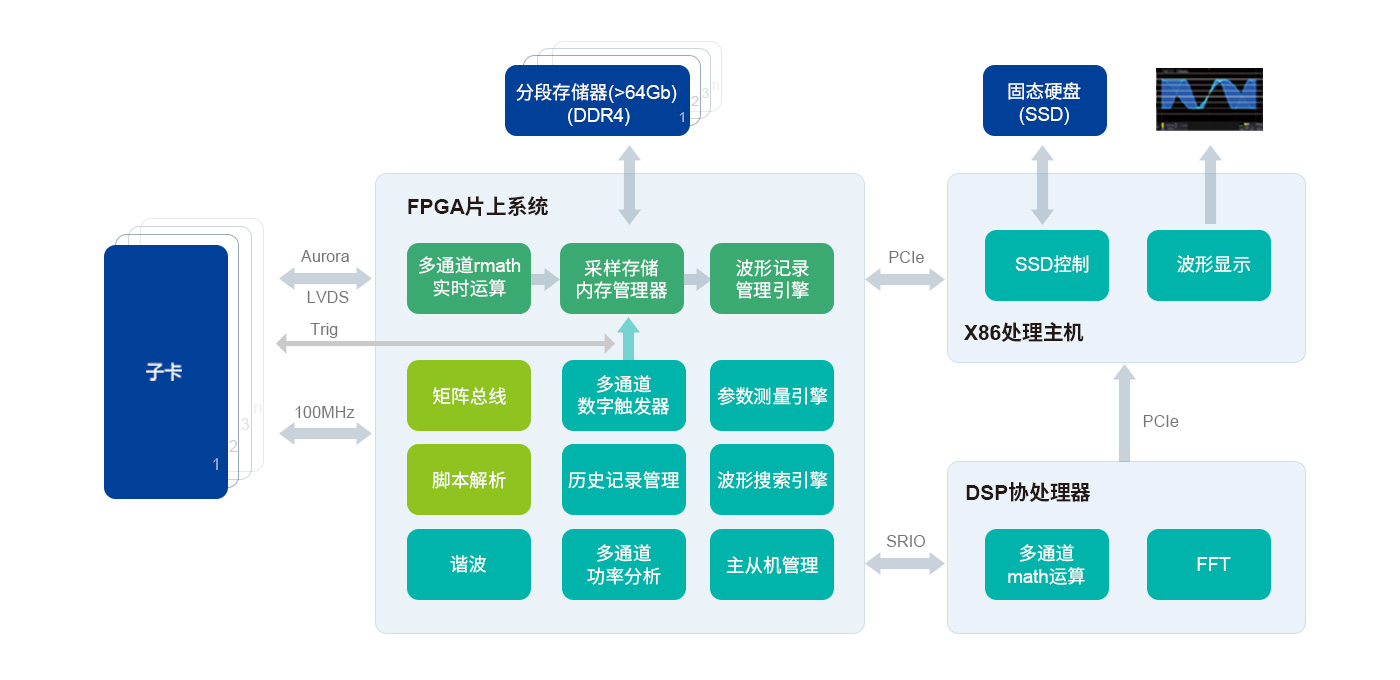

高靈活性的設計保障
ZDL系列示波記錄儀從設計上將主機與子卡分開，主機包含了大規模的FPGA與DSP處理器，能快速處理數據并交由X86主機進行人機交互。而子卡只需要采集數據，通過這樣的架構，隨著更多類型的采集卡加入，ZDL系列示波記錄儀將成為更全面的組合儀器。
ZDL6000的記錄能力
ZDL6000示波記錄儀能在示波模式和記錄模式下分別進行數據記錄，在選用2T固態硬盤時，即使在200KS/s采樣率下，ZDL6000依然最高能保存5天波形數據。
靈活配置
擁有高采樣、通道隔離的特點，可當作隔離示波器使用；
配合ZP250-1000無源探頭，可直接測量1000V電壓。
DQM-12270是DQM-12180 100MS/s采樣率板卡的低配版本，保留了20MS/s采樣率的同時，依然可以測量1000V電壓；
性價比很高。
4通道隔離、同步；
可當作隔離示波器使用
16通道同時擁有200KS/s采樣率，兩組8通道之間隔離，同一組8通道間共地；
非常適合汽車電子等使用鋰電池供電的行業，一張板卡就可以滿足16通道同步測試需求。
16通道200KS/s采樣率、垂直量程50mV/div~1V/div；
配合傳感器使用，可以測量電流。
用市面上絕大多數熱電偶，1張板卡就可滿足16通道的溫度測試，配置8張卡時，可同時測試128路溫度；
和其他測試板卡同時使用時，數據將嚴格同步。
DB9公頭可以直接接入CAN/CANFD總線信號，新能源汽車行業典型測試板卡；
支持DBC文件導入與解析，可與電參數信號完全同步測試。
