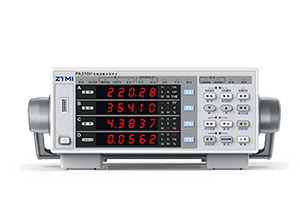

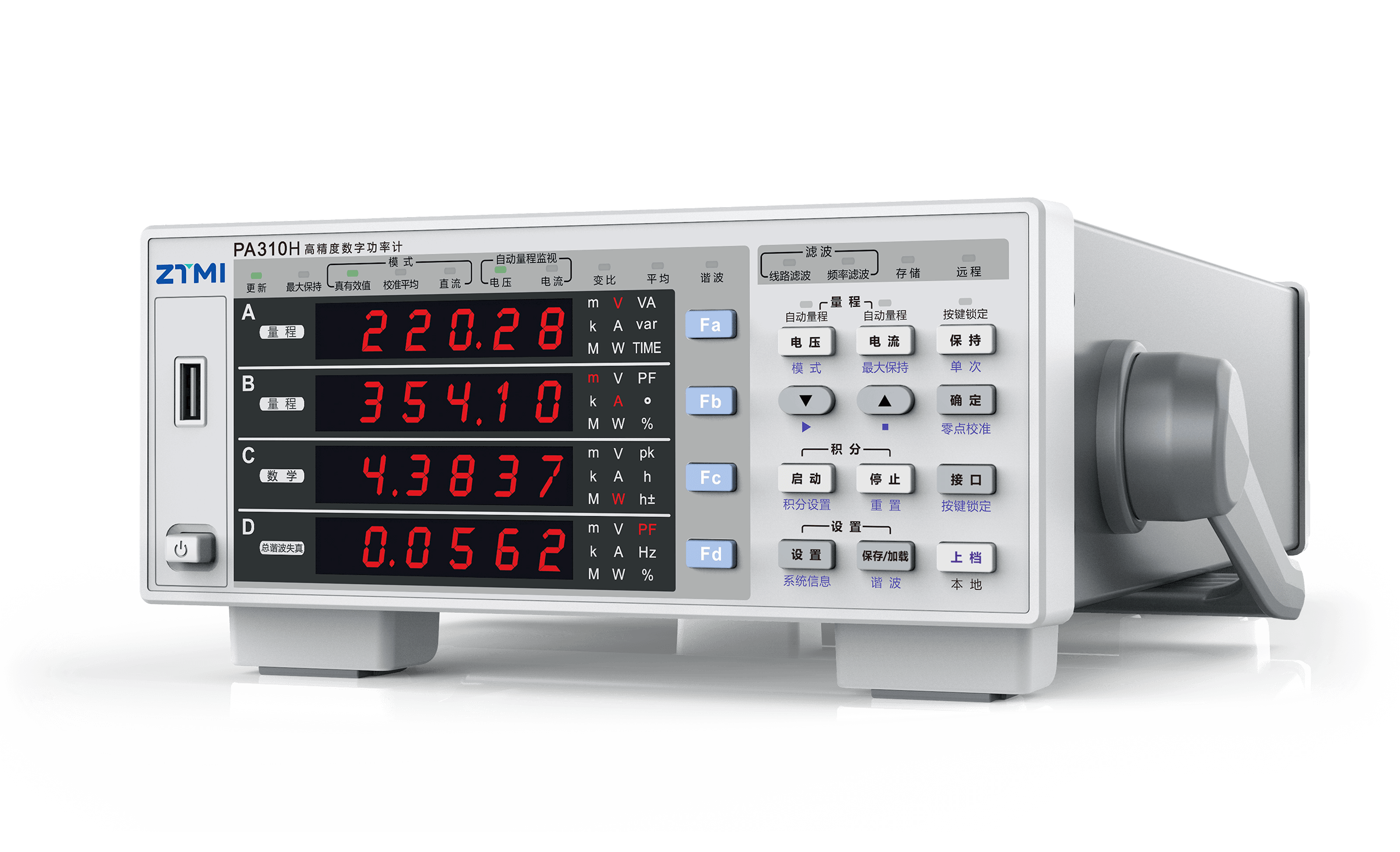

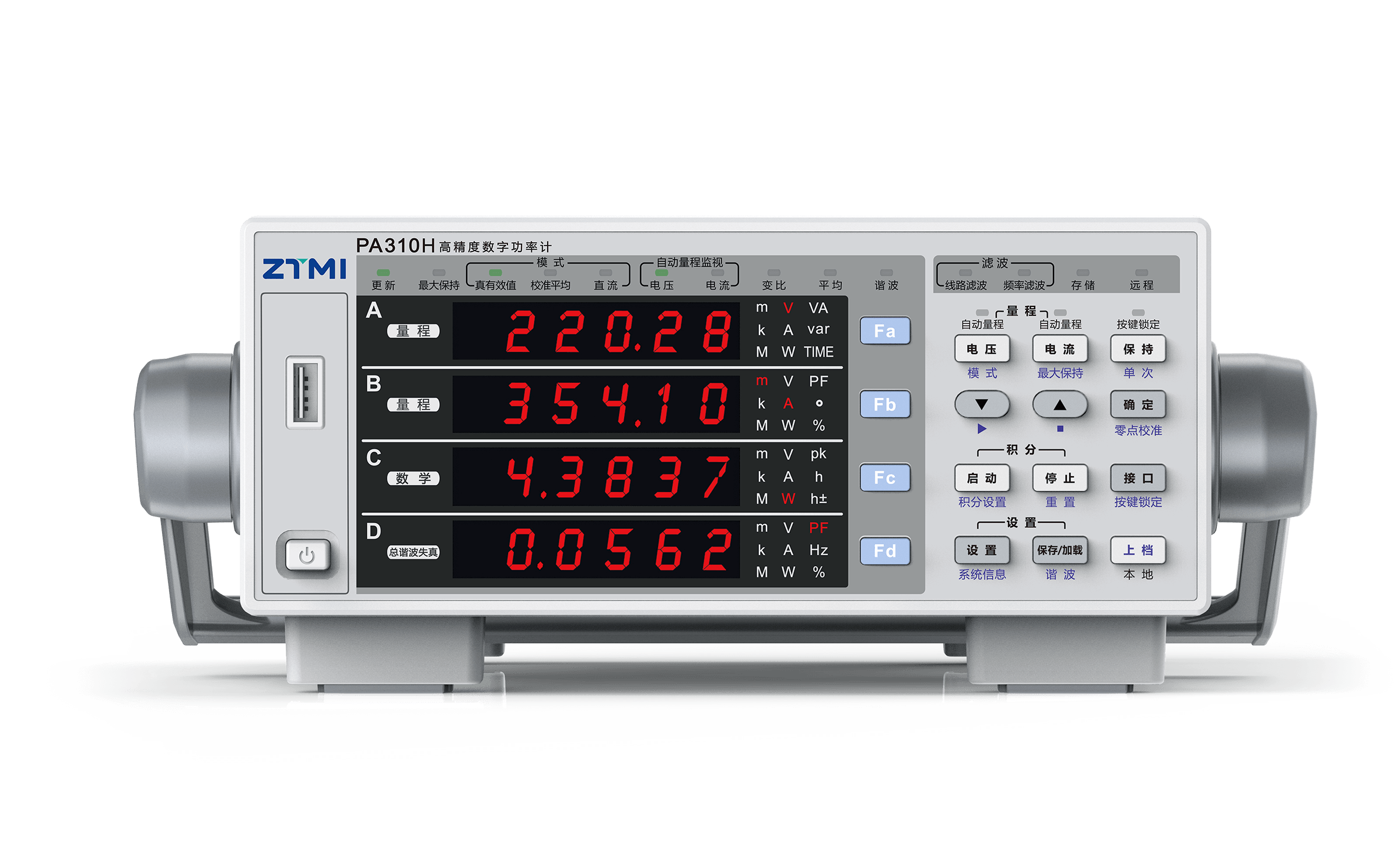

技術參數和產品對比PA310H單相大電流型數字功率計
滿足開關電源與變頻器的評估測試

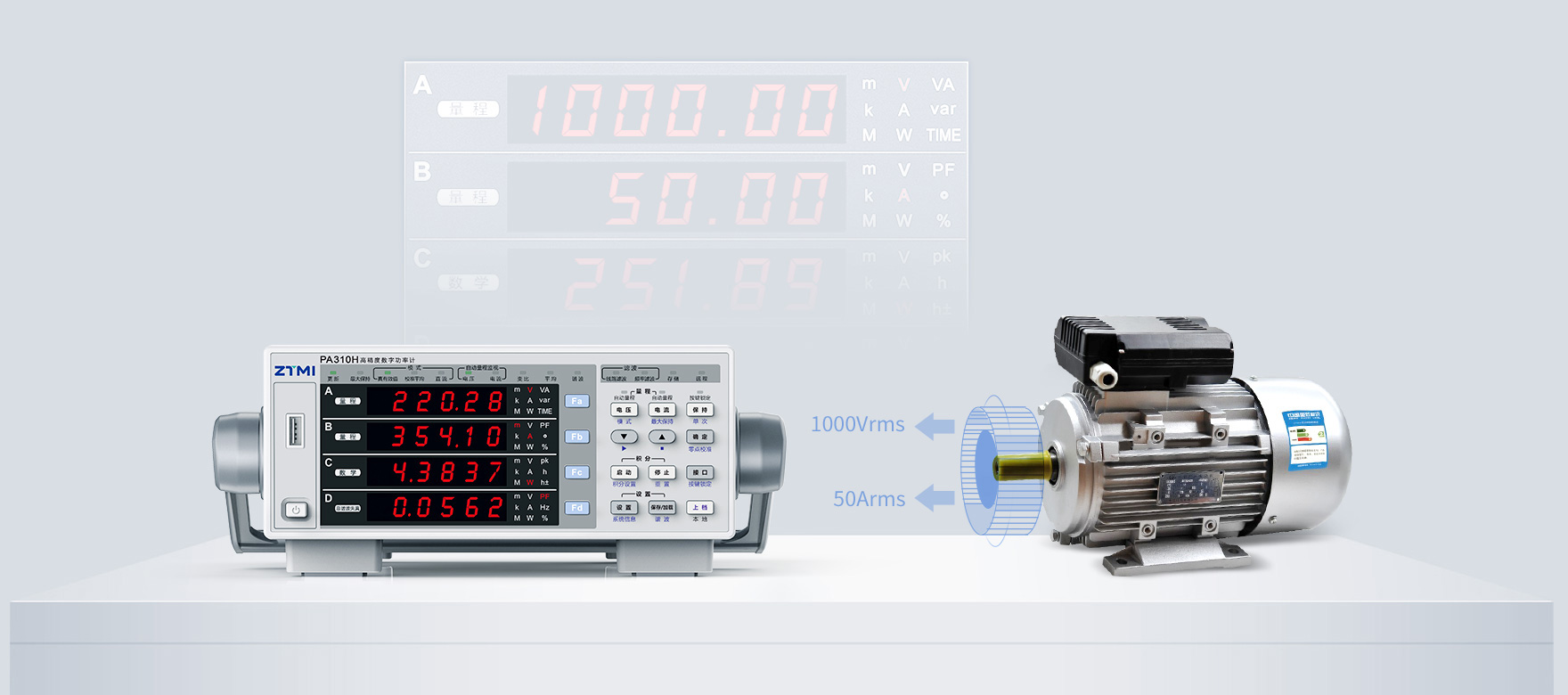

無需電流傳感器，支持1000V/50A直接輸入
PA310H功率計采用了雙分流器技術，它無需使用外部傳感器便可以直接測量高達1000V的電壓、50A的電流，可輕松滿足高達50KW的大功率測試要求。
適合開關電源、變頻家電的功耗測量

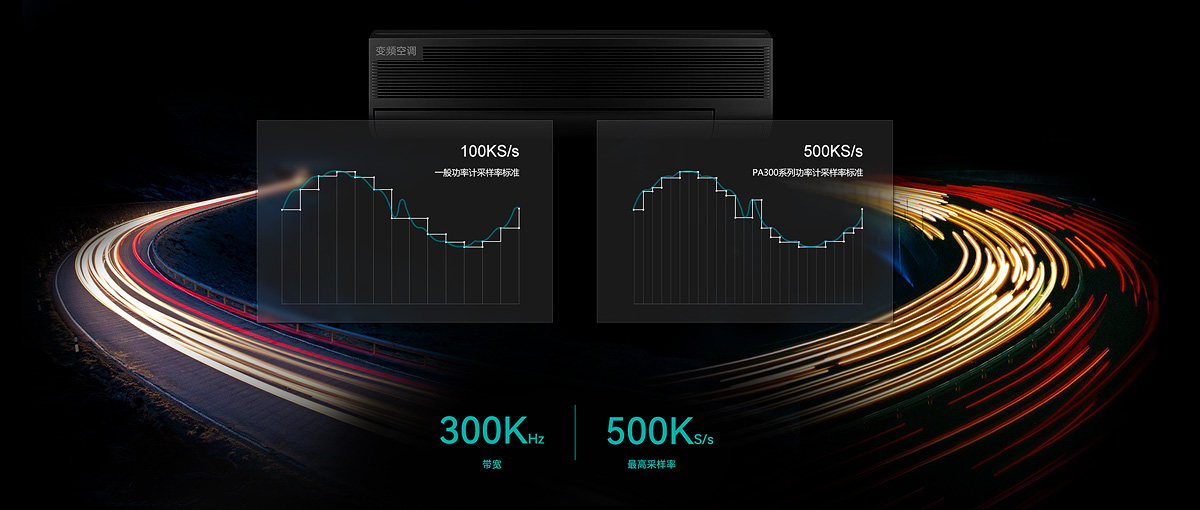

PA300系列數字功率計具有高至500KS/s的采樣率和300KHz的帶寬，能夠測量高頻信號，滿足變頻家電、開關電源等新技術產品的功耗測量。
五大核心技術保證0.1%功率精度

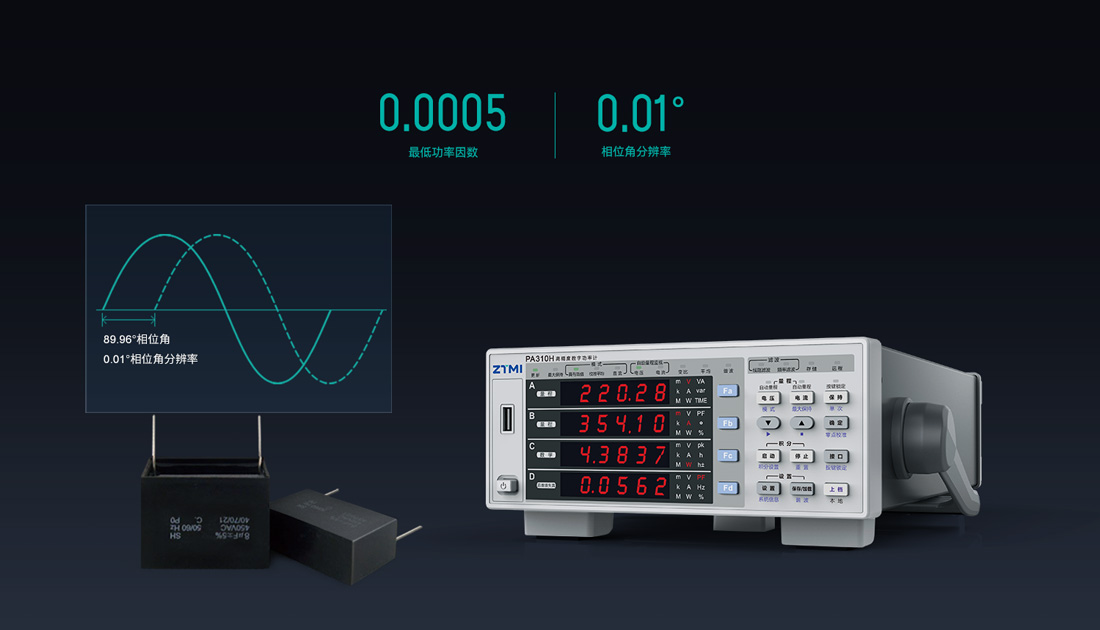

低功率因數下仍能保證高精度測量
PA300系列數字功率計采用100MHz同步時鐘，相角分辨率高達0.01°。即使在低至0.0005的功率因數下仍能保證0.1%的高測量精度。

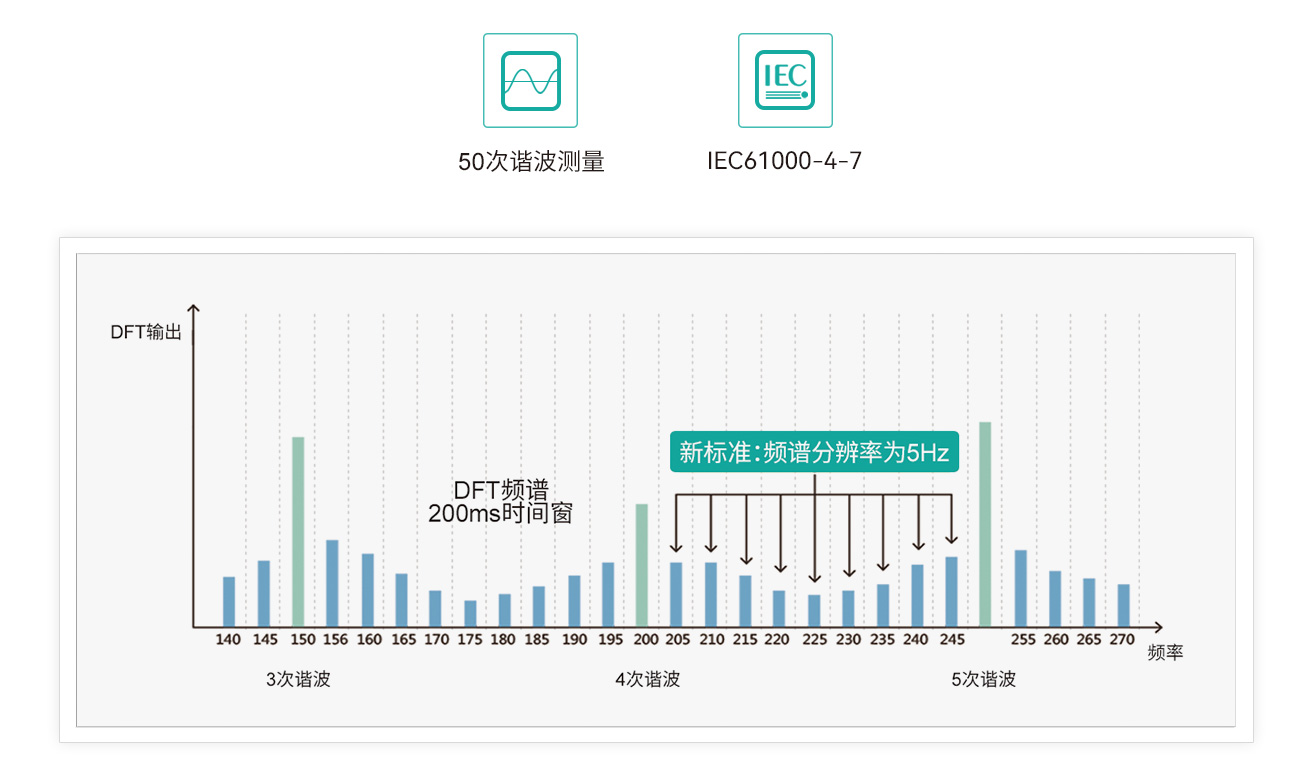

諧波測量符合IEC61000-4-7國際標準
PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。
全新MTA分析軟件，實現儀器遠程控制與數據高效分析
MTA數據分析軟件是致遠儀器全新開發的平臺化應用軟件，不僅可以實現對PA300功率計的遠程控制，也可實現對功率計數據的實時顯示、保存，采集顯示電壓、電流波形圖，生成各次諧波數據、諧波柱狀圖、諧波趨勢圖，MTA數據分析軟件還可支持我司其他儀器的遠程控制和數據分析。

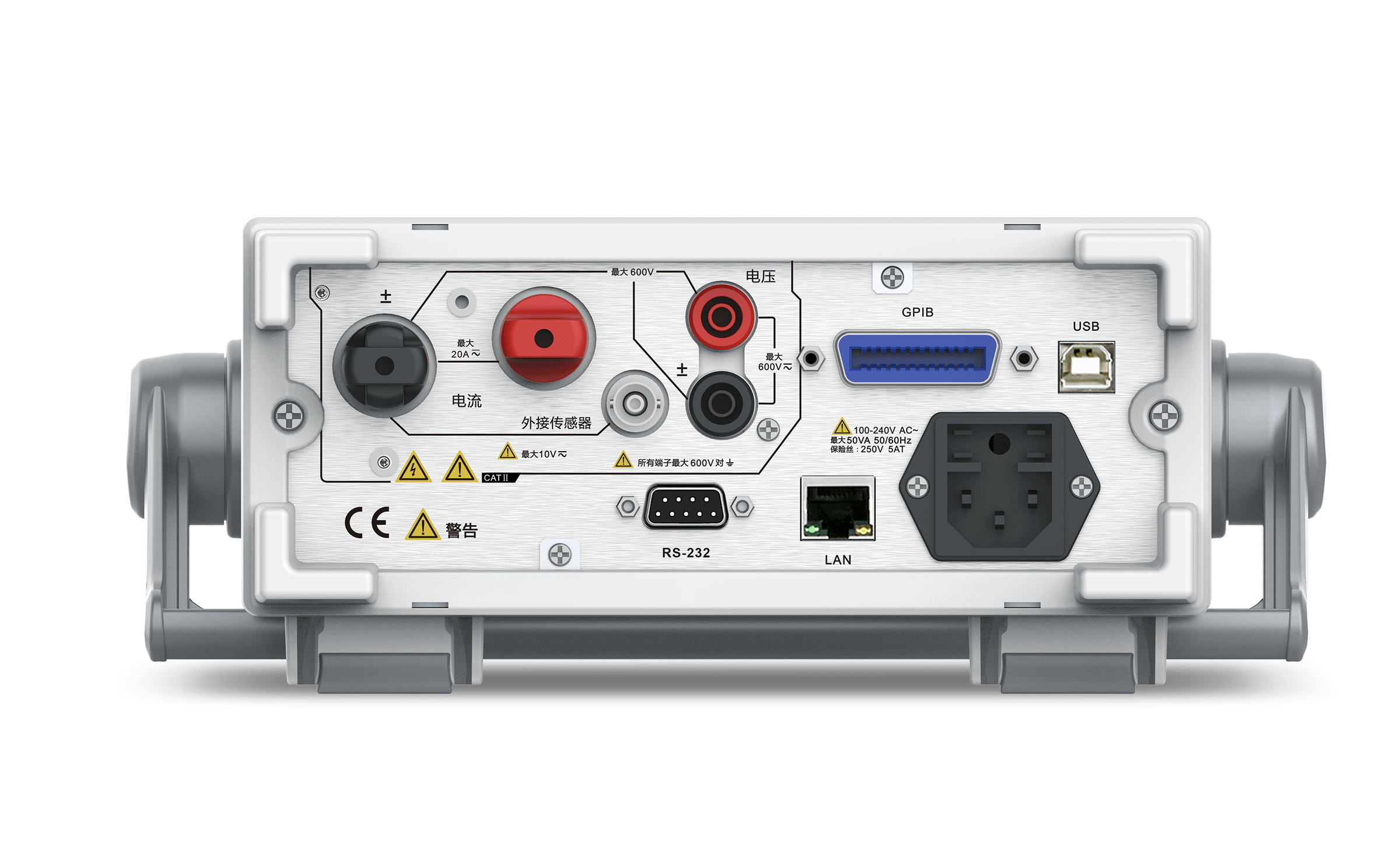

豐富通訊接口
通訊接口是數據通訊的硬件基礎。PA300系列功率計標配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus兩種通訊指令，保證了測試設備在自動化產線測試的系統集成中具備良好的兼容性。
功率計選型表
| 型號 | PA333H-2K | PA333H | PA323H | PA323 | PV300 | PA310H | PA310 |
|---|---|---|---|---|---|---|---|
| 實物圖 |
|
|
|
|
|
|
|
| 輸入通道 | 三通道 | 三通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
| 輸入帶寬 | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 100kHz | DC,0.1Hz ~ 5.5kHz | DC,0.1Hz ~ 300kHz | DC,0.1Hz ~ 300kHz |
| 采樣率 | 200kS/s | 200kS/s | 200kS/s | 200kS/s | 100kS/s | 500kS/s | 500kS/s |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1~50次（選配） | 1-50次 | 1-50次 |
| 最大測試電壓 | 2000V | 1500V | 1000V | 600V | 1500V | 1000V | 600V |
| 電流測試范圍 | 5mA-50A | 5mA-50A | 500μA-5A | 2.5mA-20A | 5mA-50A | 5mA-50A | 25μA-20A |
| 外部傳感器輸入 | BNC | BNC | BNC | BNC | BNC | BNC | BNC |
| 通信接口 | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host | GPIB,LAN,RS-232,USB-Host |
| 測試場景 |
光伏逆變器 儲能逆變器 PCS變流器 三相大功率電源 |
大功率電機 三相大功率電源 光伏逆變器直流輸入 |
光伏逆變器交流輸出 搭配高精度電流傳感器 |
小功率電機 三相小功率電源 |
生產測試 系統集成 |
單相大功率電源 |
單相小功率電源 家電行業功耗測試 |
