行業應用 | 新能源電能測量：從毫瓦到千瓦時，如何精準評估充放電系統的能量轉換效率？
2026-01-04
新能源功率測試的三大典型場景

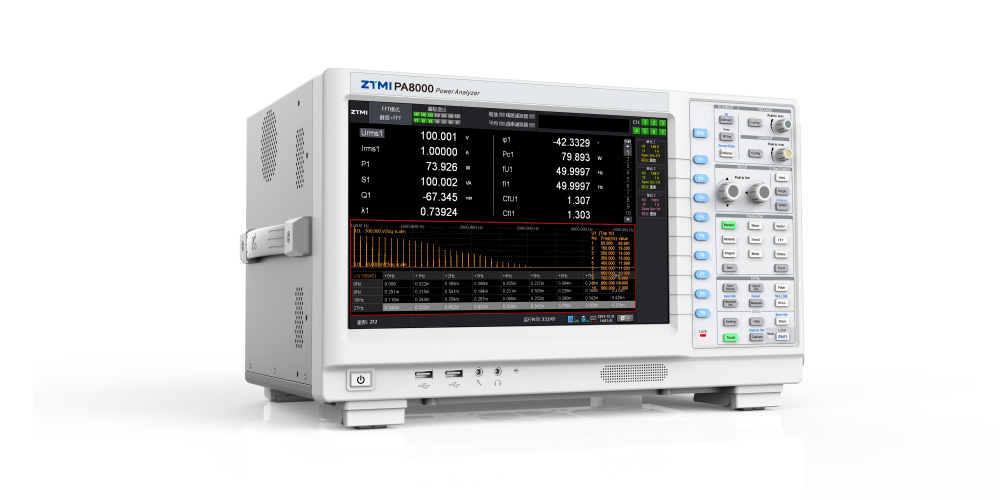

致遠儀器PA系列功率分析儀擁有最高0.01%的認證級測量精度，針對不同被測對象提供合規、嚴謹?shù)碾娔苡?jì)量邏輯：

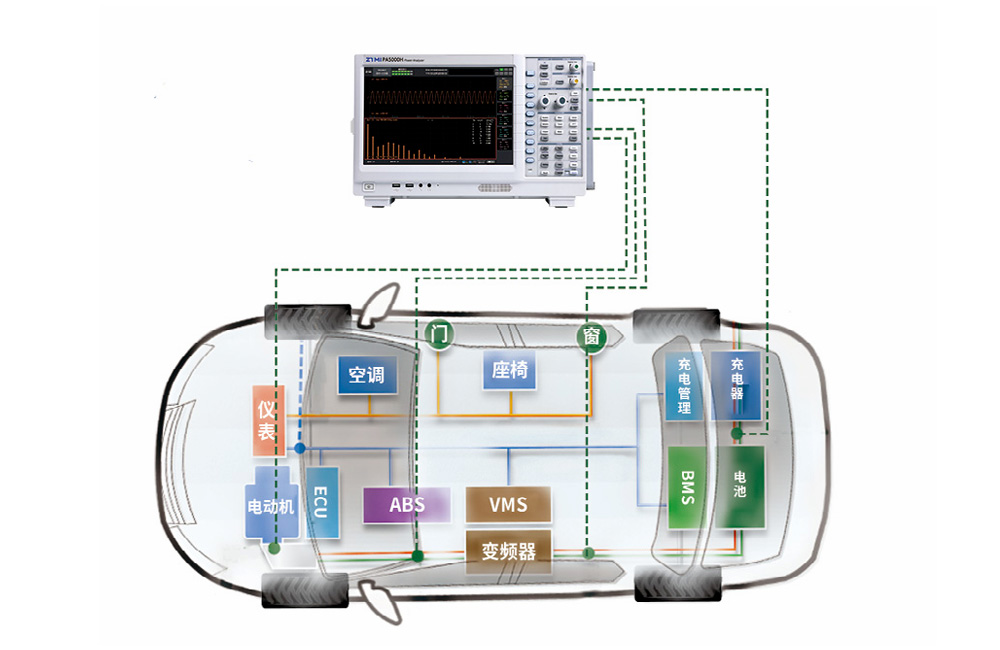

場景一：新能源汽車電能測試（整車/動力總成）
痛點： 續航里程與設計值存在偏差，能量損耗在電池、電機還是輔機環節？
測試方案： 在整車轉鼓或動力總成臺架環境下，利用多通道同步功率測量技術，對電池包、電機控制器、OBC車載充電機及空調輔機進行全覆蓋電能測試。
應用價值： 通過繪制整車能量流圖，精準鎖定高能耗環節，為優化控制策略與提升電動汽車?yán)m(xù)航提供數據支撐。
場景二：儲能系統（ESS）與PCS功率測試
痛點： PCS儲能變流器存在充放電兩種狀態，如何分別計量"進電量"與"出電量"？
測試方案： 利用PA系列功率分析儀的獨立雙向積分功能，分開累計充電（AC→DC）與放電（DC→AC）的電能量，同時評估電池簇在完整循環中的能量轉換效率。
應用價值： 客觀反映PCS在不同負載點下的"吞吐"能力，協助驗證儲能系統的并網響應性能與實際度電成本（LCOE）測算。

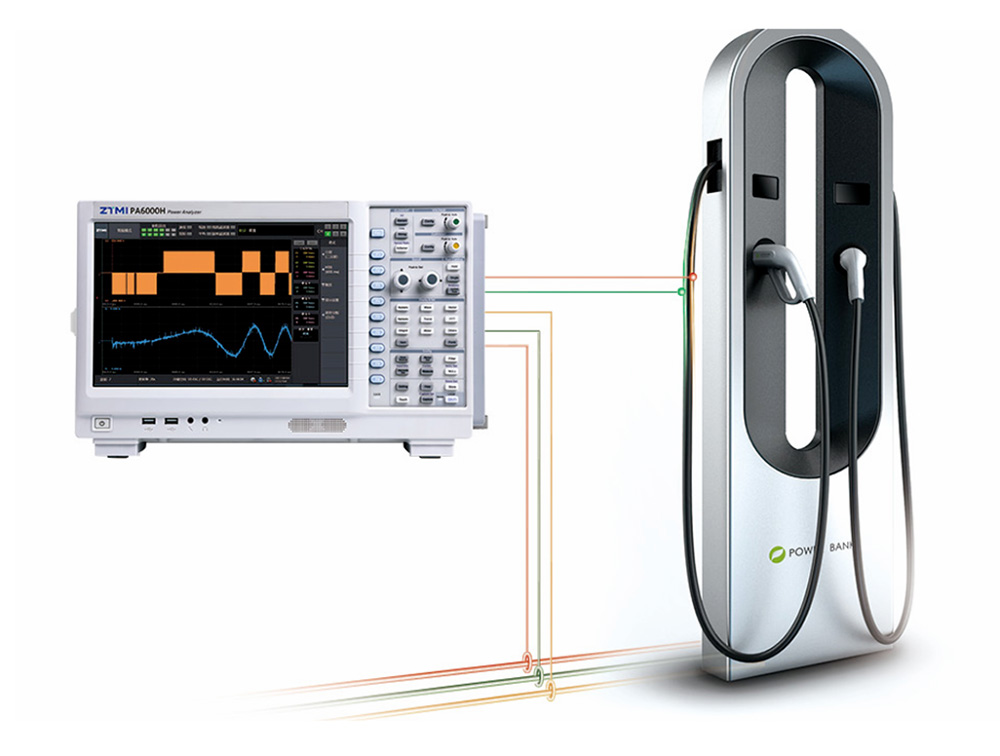

場景三：充電樁功率測試（樁企/第三方檢測機構）
痛點： 實測數據與國標GB/T 18487不符，是功率計量誤差還是產品設計缺陷？
測試方案： 嚴格依照國家標準進行充電樁輸出功率精度、紋波系數及待機功耗測試，采用認證級功率分析儀確保溯源一致性。
應用價值： 快速界定異常邊界，判斷問題是出在網側電能質量還是樁端硬件轉換效率，協助工程師縮短充電樁故障排查周期，保障產品出廠合規。
核心功能解析：告別手工計算的電能測量難題
充放電測試的核心不僅是看瞬時功率，更在于長時間運行下的電能累計精度。致遠儀器PA系列功率分析儀通過高性能硬件架構，有效解決了"電能積分"與"效率運算"兩大測試難題。

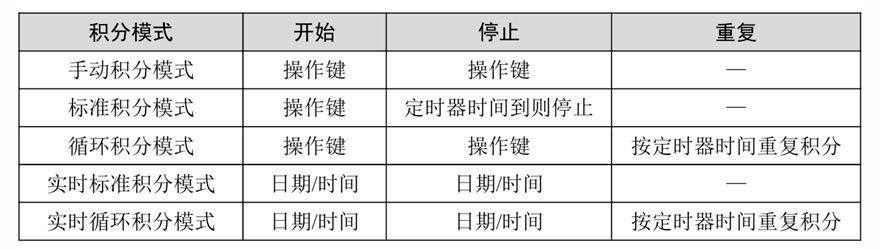

實時雙向電能積分，充放電量自動拆分
在V2G車網互動或儲能應用中，電流方向頻繁切換。常規功率測量設備往往將充放電能量混同累積或正負抵消，導致數據無法支撐后續能效分析。
PA系列采用2MS/s高速采樣架構，支持WP±（正向/反向電能）獨立積分：
· WP+： 自動累計輸入電量（如充電消耗的電能）；
· WP-： 自動累計輸出/回饋電量（如放電輸出的電能）。
無需導出海量原始數據手動拆分，功率分析儀屏幕可直接顯示雙向電能數值，真正做到"所見即所得"的電能計量。

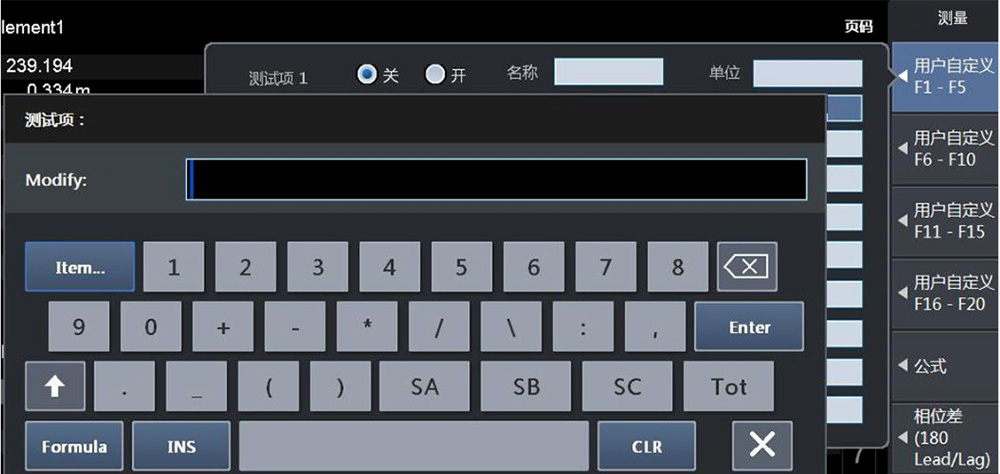

自定義效率公式，轉換效率直讀
為了提高電能測試效率，PA系列內置了強大的數學運算引擎。工程師可針對多輸入多輸出系統，自定義效率計算公式。
例如，設置 η = P_out / P_in × 100%。
設置完成后，儀器將實時計算并顯示系統能量轉換效率。即便面對復雜的充放電動態變化，也能實時捕捉到效率曲線的波動情況，省去后期繁瑣的功率數據處理工作。
進階電能質量分析：不只是功率計量
作為致遠儀器的高端功率測試設備，PA系列的測量帶寬最高覆蓋至DC, 0.1Hz~5MHz，具備深層電能質量洞察能力。

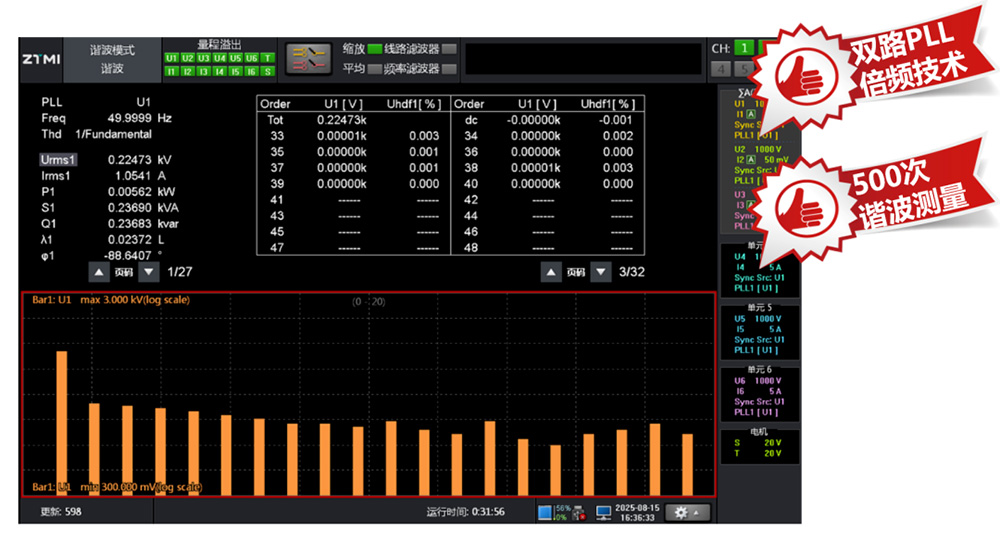

500次諧波分析
在進行充放電時，開關器件的高頻動作往往引入諧波污染。PA系列支持高達500次諧波測量，能夠精確量化電流畸變率（THD），評估新能源設備對電網的諧波影響。
趨勢記錄
長時間測試（如電池滿充滿放）中，單點功率數據很難反映全貌。趨勢圖功能能夠完整記錄數小時內的功率及電壓電流變化軌跡，讓偶發異常或性能漂移有跡可循。
結 語
面對不斷提升的新能源能效標準，每一次精細的功率測量都是產品進階的關鍵。致遠儀器PA系列功率分析儀整合寬頻高精硬件架構與深度定制的運算算法，致力于還原充放電過程中的真實能耗細節，確保電動汽車、儲能系統、充電設施每一次能源的精準計量與高效管理。
