還能記錄分析波形？解鎖PA系列功率分析儀的隱藏用法
2025-04-25
PA系列功率分析儀的隱藏實力：三種高效實用的波形記錄分析方法

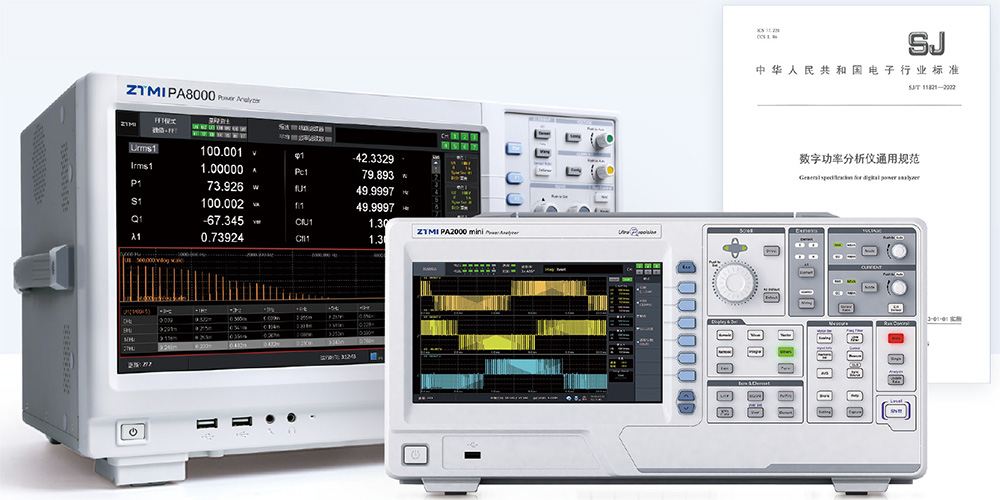

功率分析儀具備高精度、高帶寬特性，已成為光伏、儲能、電源、電機、電動汽車和電力等領域的核心測試設備。致遠儀器PA系列功率分析儀（圖1所示），不僅具備電參數測量、諧波分析、矢量分析等常規功能，還內置多種實用波形記錄方案，從容應對瞬態波形、電流畸變、偶發異常等波形記錄分析難題。
接下來分享PA系列功率分析儀三種波形記錄方法，探索它們?cè)诟鞣N測試場景中的應用優勢，提升測試工作效率與分析能力。
方法一：機器本地波形記錄，兩種方式便捷回溯分析
優勢：高速存儲、無需外部設備、靈活回放
PA系列功率分析儀內置240G超大硬盤，為波形和數據存儲提供充足空間。操作步驟簡單直觀：

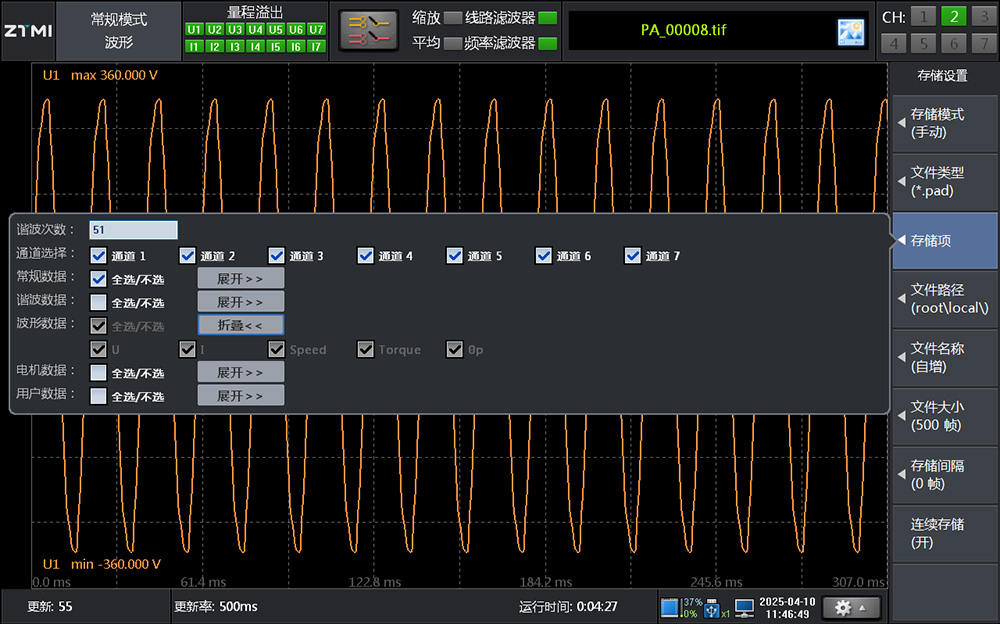

1、進入存儲設置界面，設置存儲模式、文件類型（建議選擇pad格式文件，支持本地和PC軟件回讀）、存儲項、文件大小等參數（圖2所示）。

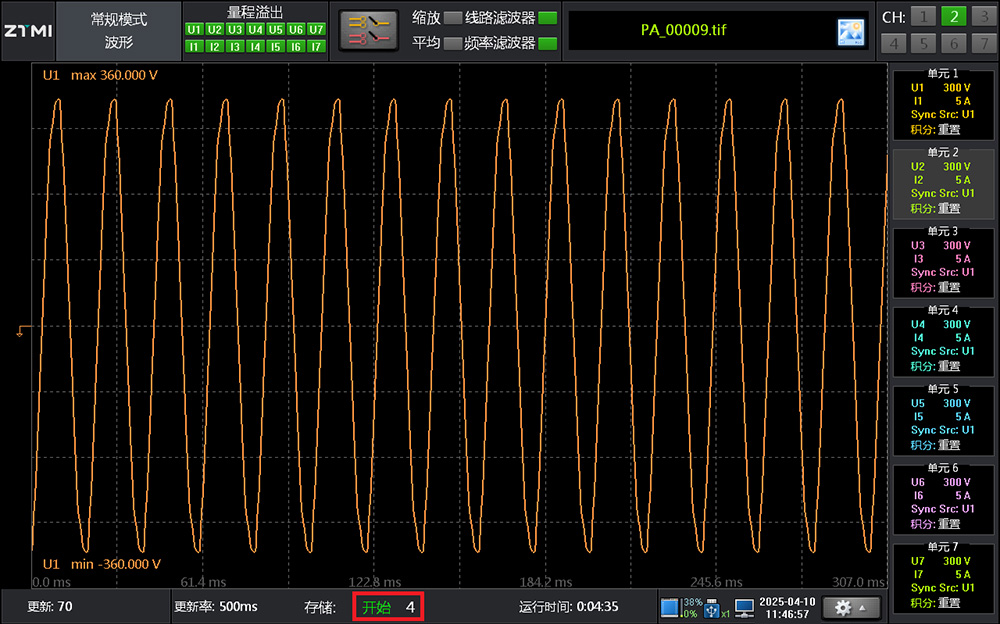

2、設置完成后點擊"開始存儲"，屏幕下方會實時顯示存儲進度（圖3所示）。

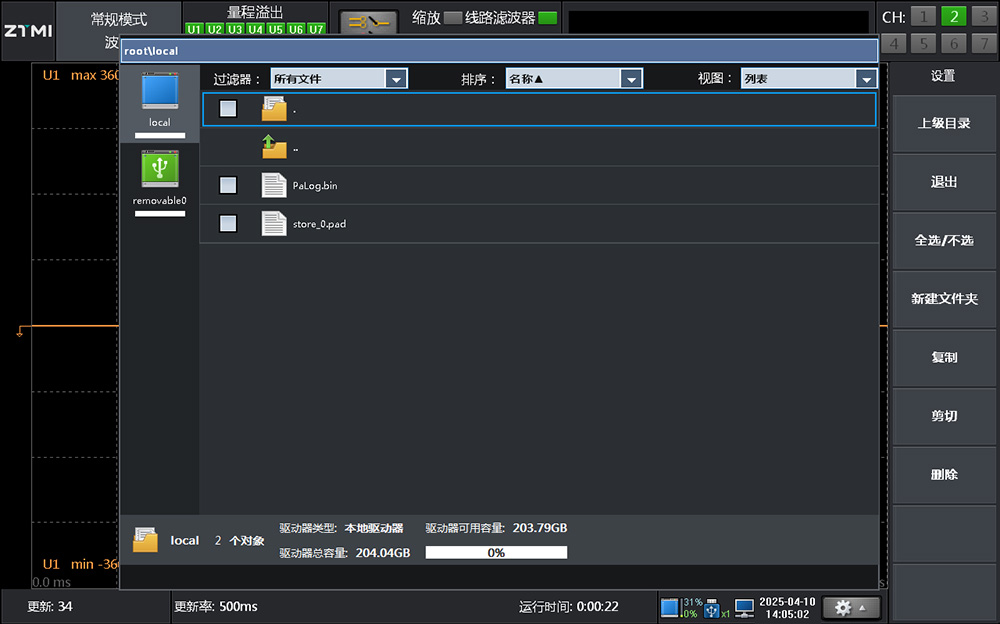

3、存儲完成后，通過文件管理功能在內置硬盤中找到保存的文件（圖4所示）。
存儲完成后，可以通過兩種方式查看分析波形：

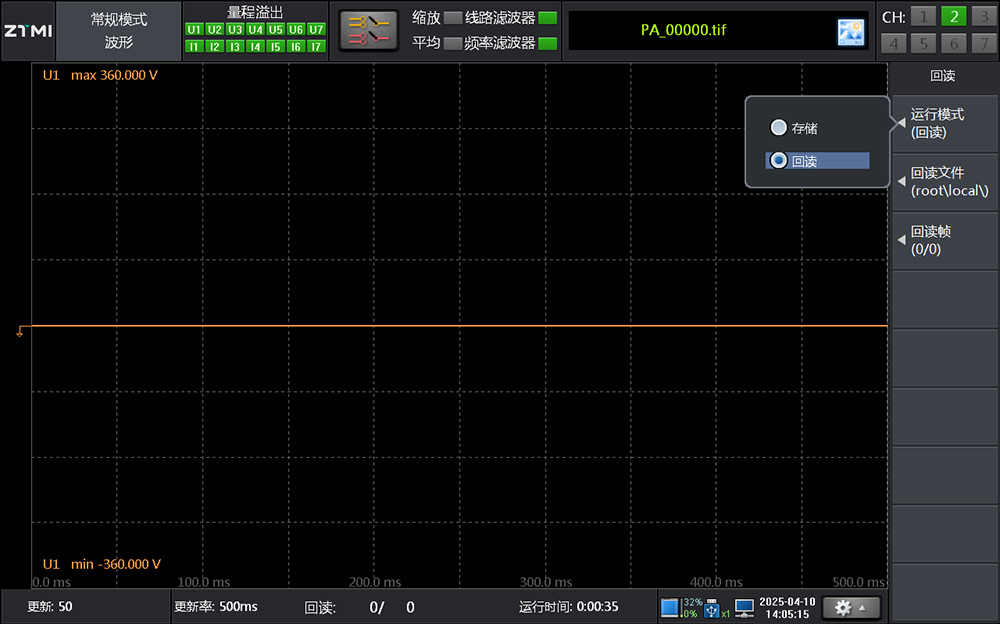

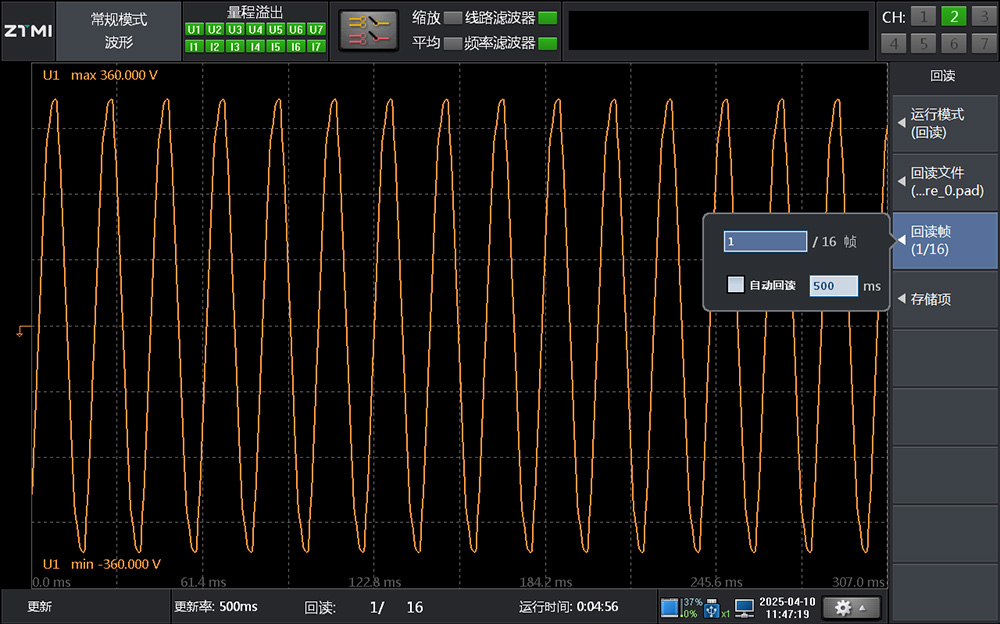

1、機器本地回讀：切換運行模式為"回讀"（圖5所示），在回讀文件中選擇保存的pad文件。文件加載后，調整"回讀幀"數即可查看不同時刻的波形狀態（圖6所示）。

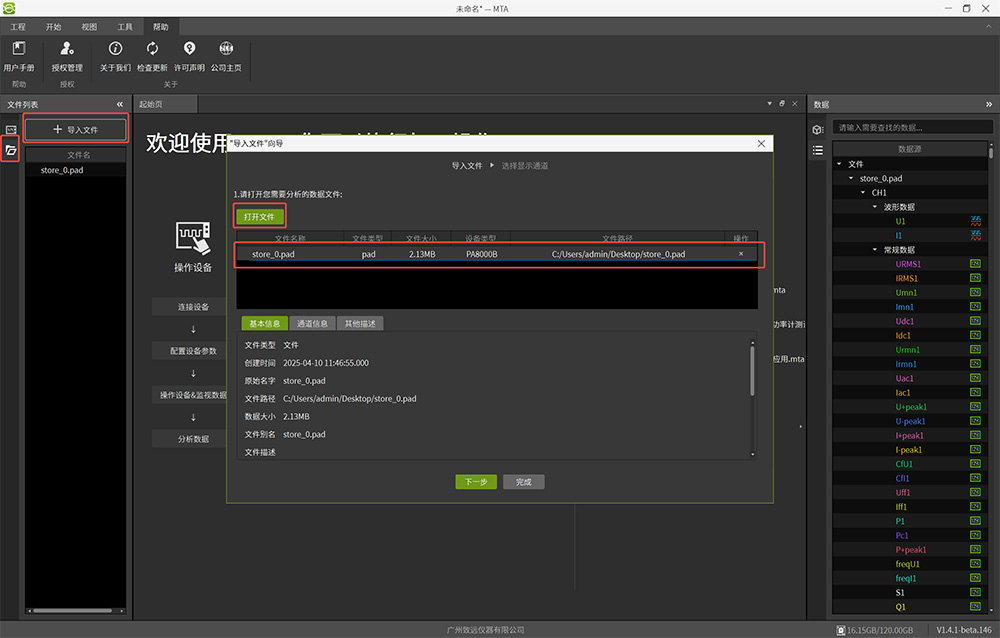

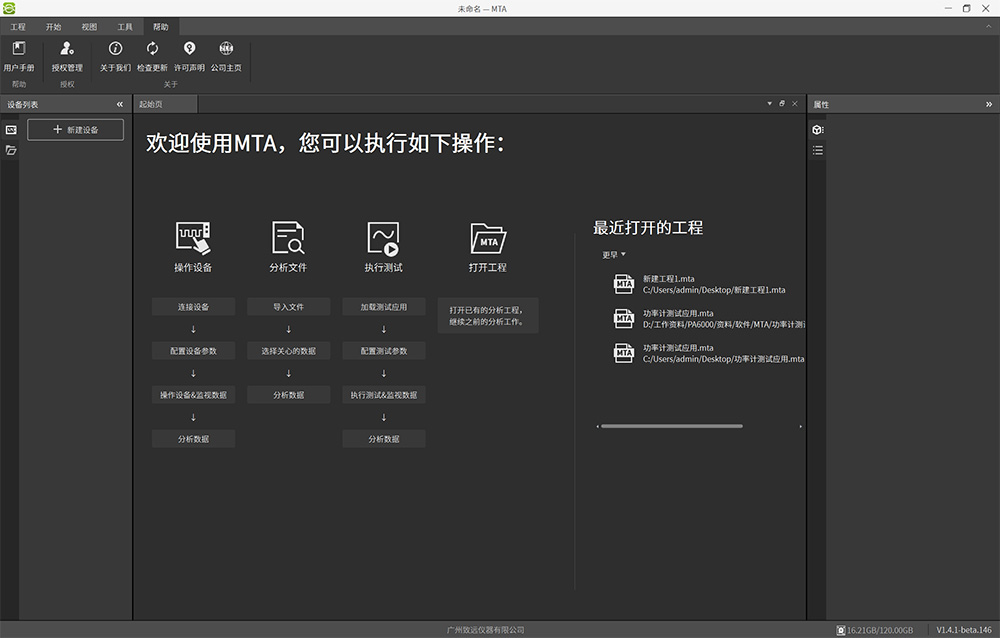

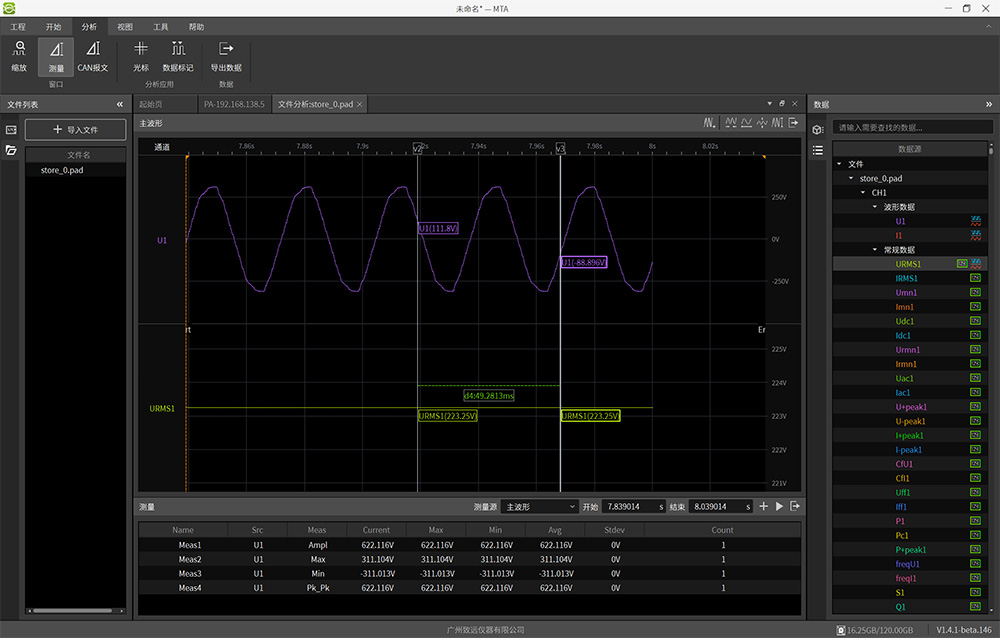

2、MTA軟件離線分析：在PC上打開MTA軟件（圖7所示），從左側欄選擇導入文件，加載保存的pad文件。文件可通過U盤拷貝到PC端，也可通過MTA軟件直接從儀器導入（圖8所示）。加載完成后，可添加光標及測量項目進行深入分析（圖9所示）。
方法二：PC端實時在線波形記錄
優勢：超長時間記錄、遠程監測、大容量存儲
當需要進行長時間、大容量的波形記錄時，MTA軟件也能提供實時在線波形記錄功能，操作簡便：

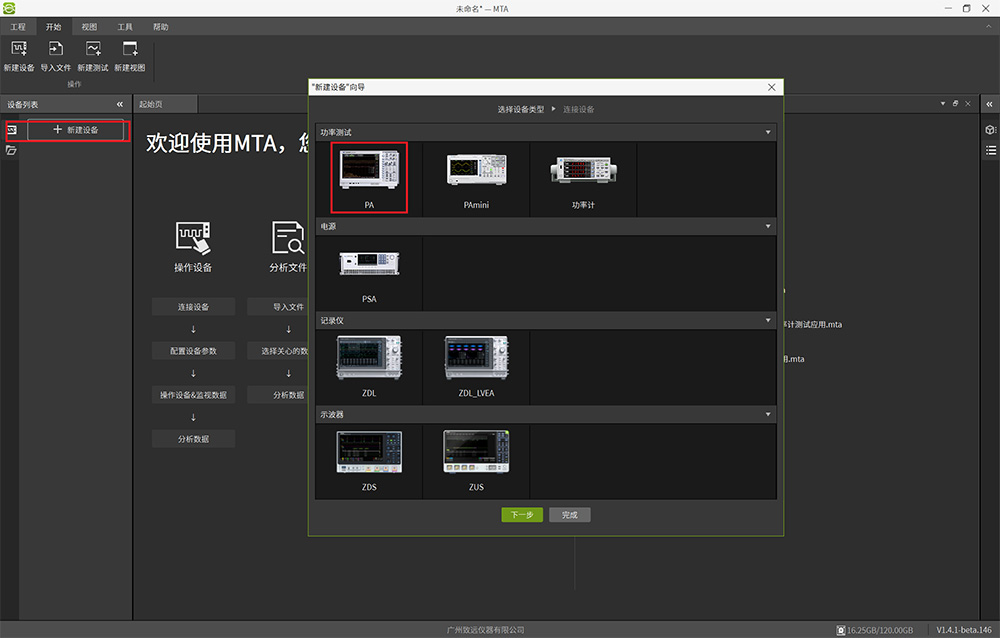

1、打開MTA軟件，通過"新建PA設備"功能連接功率分析儀（圖10所示）。

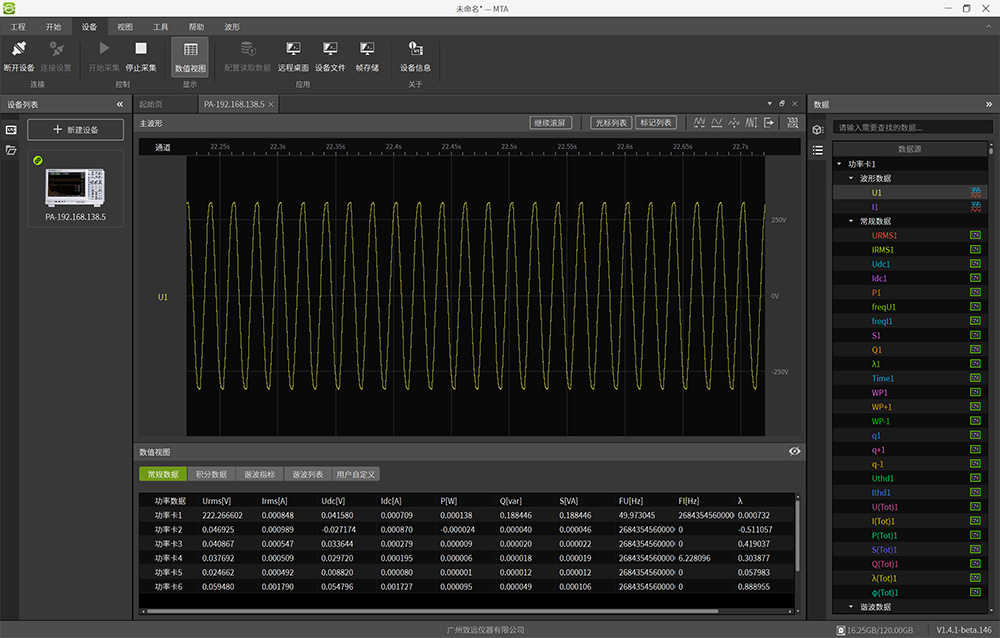

2、建立連接后，啟動數據采集，波形數據將實時保存至PC硬盤（圖11所示）。
這種方式可以突破儀器本身存儲容量的限制，只要PC硬盤空間充足，可無限時長記錄。通過在線記錄的方式，可以將PA功率分析儀轉變成一臺錄波儀使用。
方法三：常規分析模式快速查看臨時波形
優勢：無需預設記錄、即時波形回溯、關鍵數據挽救
電氣測試中時常會遇到偶發的異常波形，這些波形往往在快速刷新后消失，無法再次觀察。針對這一難題，PA系列功率分析儀提供常規分析功能，在未主動開啟波形記錄的情況下，能通過簡單操作回溯查看：

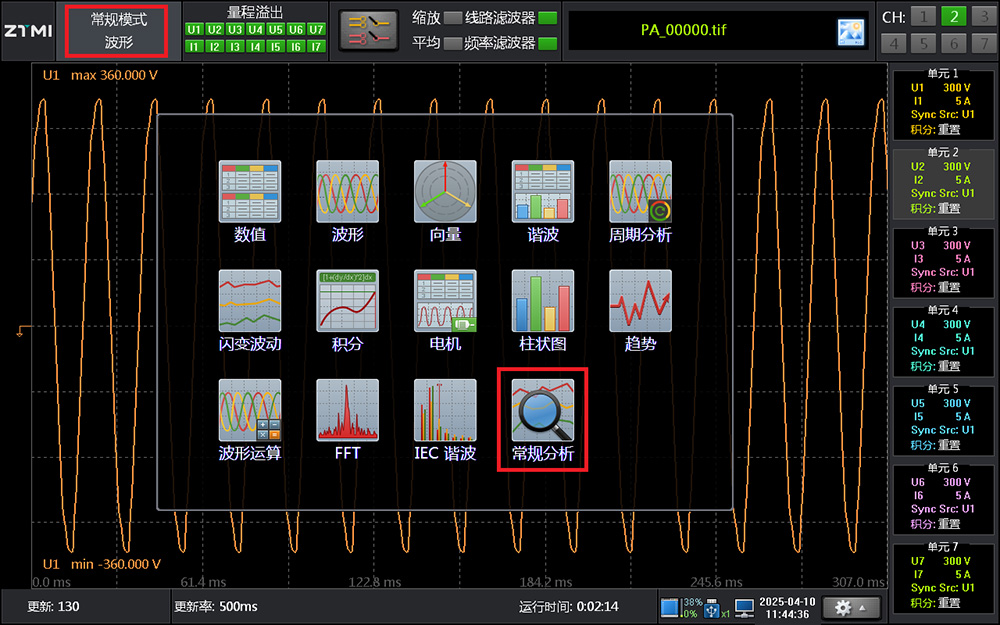

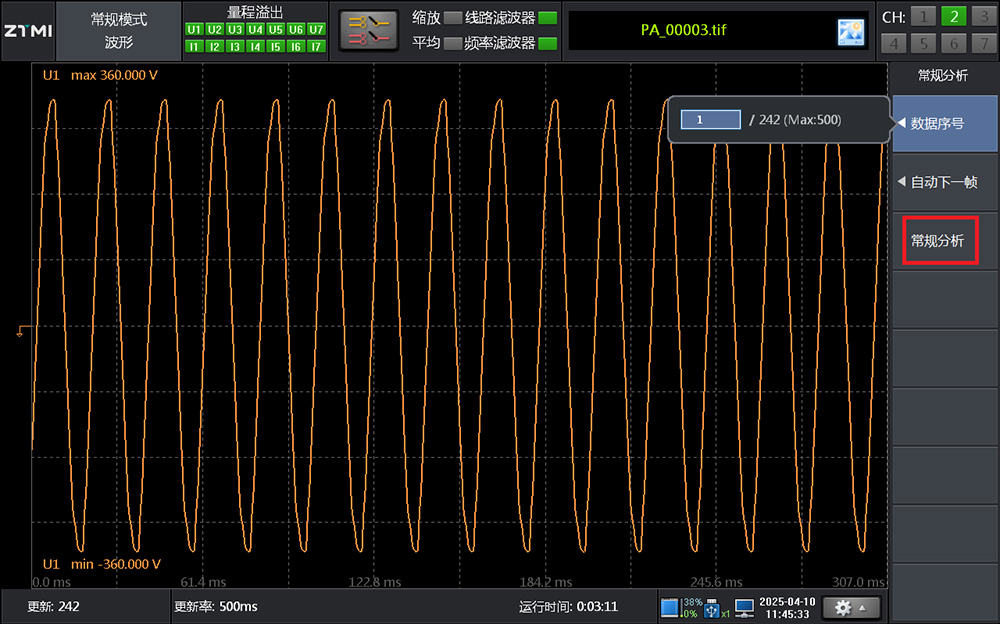

1、發現異常后，進入常規分析功能（圖12所示）。
2、打開常規分析，進入功能界面（圖13所示）。

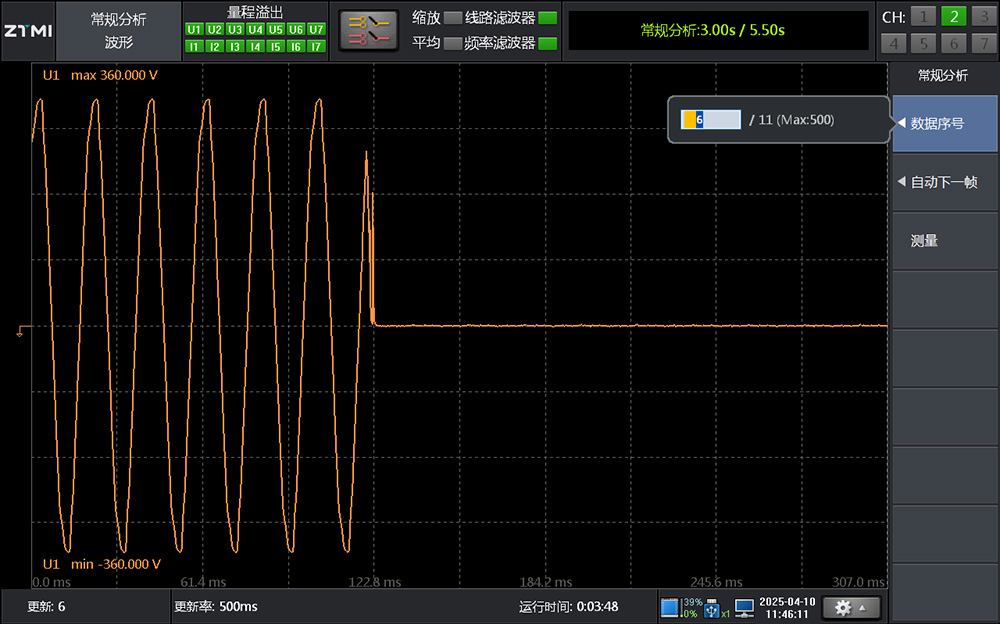

3、在"數據序號"菜單中，選擇不同的波形幀數，找到異常所在（圖14所示）。
常規分析作為PA系列功率分析儀的重要補充功能，能增強測試過程中的數據獲取能力，適用于以下場景：
1、排查偶發性異常波形，節省重復測試時間；
2、在未預期開啟記錄的情況下保留測試數據；
3、為異常波形現象提供可回溯的數據支持；
4、提高測試異常捕獲的成功率。
PA系列功率分析儀的綜合應用優勢
致遠儀器PA系列功率分析儀（PA8000、PA6000H、PA5000H、PA2000mini，圖15所示），憑借全系列支持的波形記錄分析方法，實現精準測量和波形記錄分析的融合，為不同測試場景提供靈活方案：
精確測量+本地記錄（方法一）：適用高精度現場分析，無需額外設備可完成波形記錄與分析。
長時間持續監測（方法二）：突破儀器存儲限制，解決大容量數據記錄難題。
突發異常捕獲（方法三）：有效捕獲偶發性異常，提供關鍵波形回溯能力。
圖15 PA系列功率分析儀型號列表
對于需要同時進行電參數測量和波形記錄分析的工程師，PA系列功率分析儀提供了高效、精準、集成的測試解決方案，實現"一臺儀器，多種價值"的綜合測試優勢。
