測試電源在光伏測試中的應用
2025-03-26
光伏測試的行業背景
光伏行業作為可再生能源的重要組成部分，近年來發展迅猛。隨著光伏組件、逆變器、儲能系統等技術的不斷升級，對測試設備的要求也越來越高。測試電源在光伏產品的研發、生產、認證等環節發揮著關鍵作用。
本文將探討測試電源在光伏行業中的具體應用場景、技術需求及未來發展趨勢。
光伏產業鏈測試需求概覽
光伏產業鏈涉及多個環節，每個環節對測試電源的要求不同，主要包括：
光伏組件測試：
● IV曲線測試
● 最大功率點跟蹤（MPPT）測試
● 老化測試
逆變器測試：
● 效率測試
● 電網適應性測試
● 孤島效應測試等
儲能系統測試：
● 電池充放電模擬
● 循環壽命測試
● BMS（電池管理系統）驗證等
光伏系統集成測試：
● 并網/離網性能測試
● 動態響應測試等
光伏組件測試
測試需求
通過動、靜態等多種模擬方式，模擬不同光照下的IV特性，測試逆變器最大功率點的跟蹤能力，要求可編程直流電源有高精度控制及測量的性能指標；

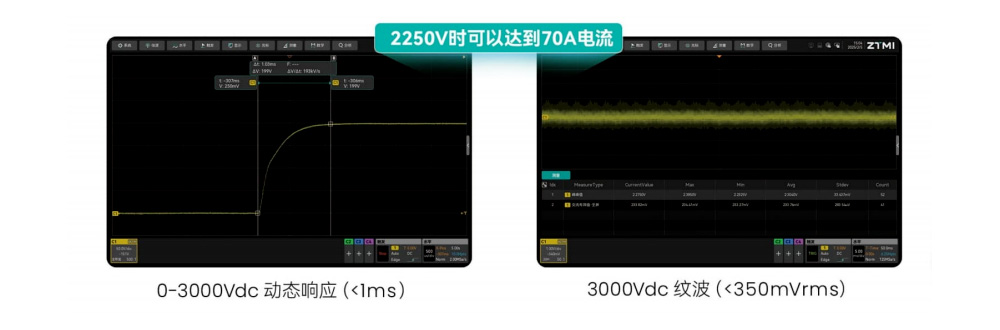

要求電源提供逆變器額定電壓150%的過壓測試，動態響應要求高；
要求電源可提供多路MPPT測試，對通訊、并聯性能的穩定性要求高。
解決方案
致遠儀器PSB8000系列雙向可編程直流電源：
? 電壓精度全量程可達0.04%
? 電流精度全量程可達0.03%
? 可提供1000Vdc、2000Vdc、3000Vdc等多種電壓等級，為不同規格的逆變器提供最適合的測試條件
? 最多可支持16路MPPT同步模擬測試

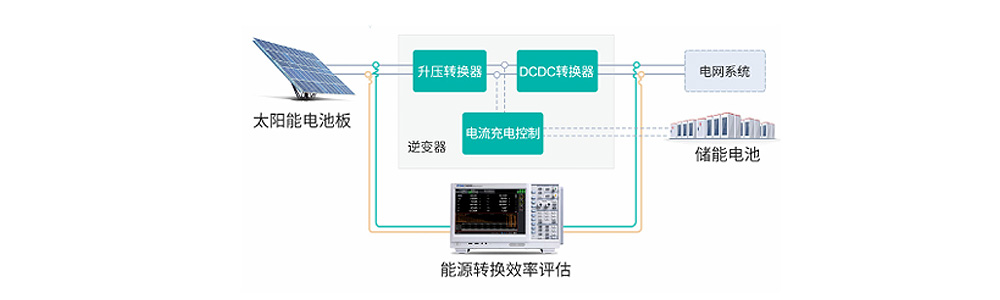

逆變器電性能參數測試
測試需求
● 驗證逆變器在不同輸出電壓/電流下的轉換效率（如CEC、EU等效率標準）；
● 測試電網適應性（電壓波動、頻率變化、諧波抗擾度等）。
解決方案
致遠儀器的PA6000H功率分析儀配合PSA6000可編程交流電源：
? 可提供0.01%的功率測量精度
? 對諧波、效率、高低電壓穿越等也可以同步高精度測量
? 精準模擬電網各類型波動
儲能系統測試
測試需求
● 模擬電池充放電特性（如鋰電池、鉛酸電池等）；
● 測試BMS的均衡管理、過充/過放保護功能；
● 進行循環壽命測試（如2000次充放電循環）。
解決方案

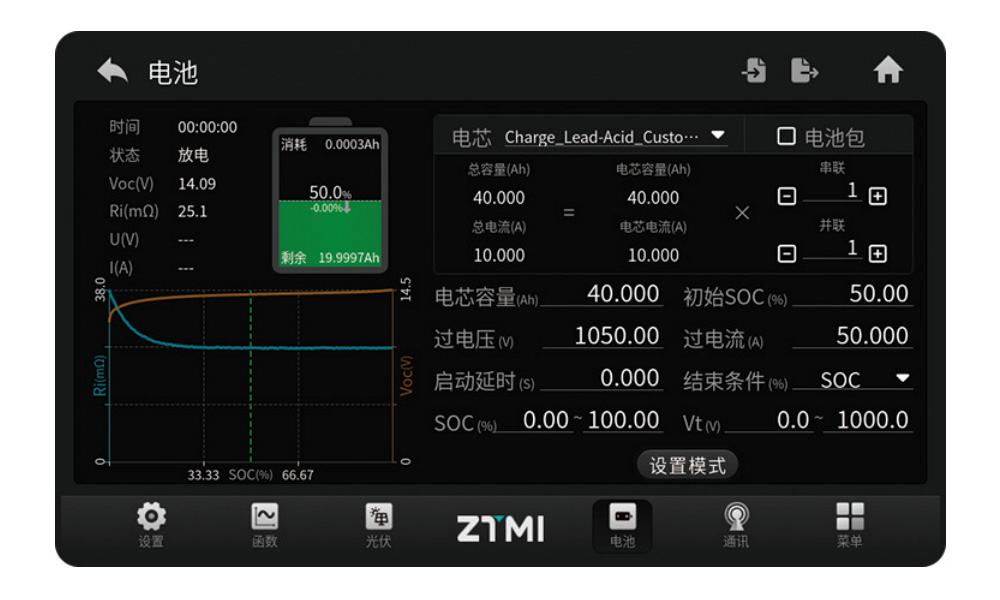

PSB8000系列電源支持電池模擬器功能：
? 可對各類型電池、電池容量、電池曲線等參數進行配置
? 源載切換速率小于800us
總結與展望
測試電源在光伏行業的應用貫穿研發、生產、認證全流程。未來，隨著光伏技術向更高效率、更高電壓方向發展，對測試電源的要求也不斷提升。
致遠儀器PSB8000雙向可編程直流電源多項指標展望未來，緊跟行業技術發展，為用戶提供性能更強大、交互更智能的產品。
